“Chiều sâu khoan tối đa 750 m” thường được coi là con số đầu tiên cần xem khi lựa chọn thiết bị, nhưng trong tài liệu WR750S, yếu tố giới hạn phạm vi làm việc thực tế chưa bao giờ chỉ là con số này. Tách riêng 750 m để đối chiếu rất dễ bỏ qua hai chuỗi số liệu phía sau: cần khoan 6 m và ống chống 6 m, cùng dải đường kính lỗ khoan 105–450 mm; xa hơn nữa còn có lực nâng 40 T, áp lực trục 6 T, động cơ 176 kW, áp suất làm việc 1,6–6 MPa và lưu lượng khí tiêu thụ 16–75 m³/phút. Bài viết này không liệt kê từng thông số, mà đưa ra ba nhóm quan hệ số liệu bắt buộc phải đọc cùng nhau, cùng những sai lệch dễ xảy ra khi chỉ đọc một con số đơn lẻ.
Vì sao 750 m, cần khoan 6 m và 105–450 mm là một nhóm
Ba mục chiều sâu khoan, chiều dài cần khoan và đường kính lỗ khoan được tài liệu đưa ra nhằm ràng buộc ba hướng khác nhau: chiều sâu khoan là giới hạn trên của độ sâu lỗ khoan, chiều dài cần khoan ảnh hưởng đến số lần nối cần, đường kính lỗ khoan ảnh hưởng đến tốc độ hồi lưu vòng xuyến và lưu lượng gió cần thiết. Khi ba yếu tố này được đặt cạnh nhau, khả năng chiều sâu lỗ khoan thực tế không thể chỉ lấy 750 m là đã thành lập.

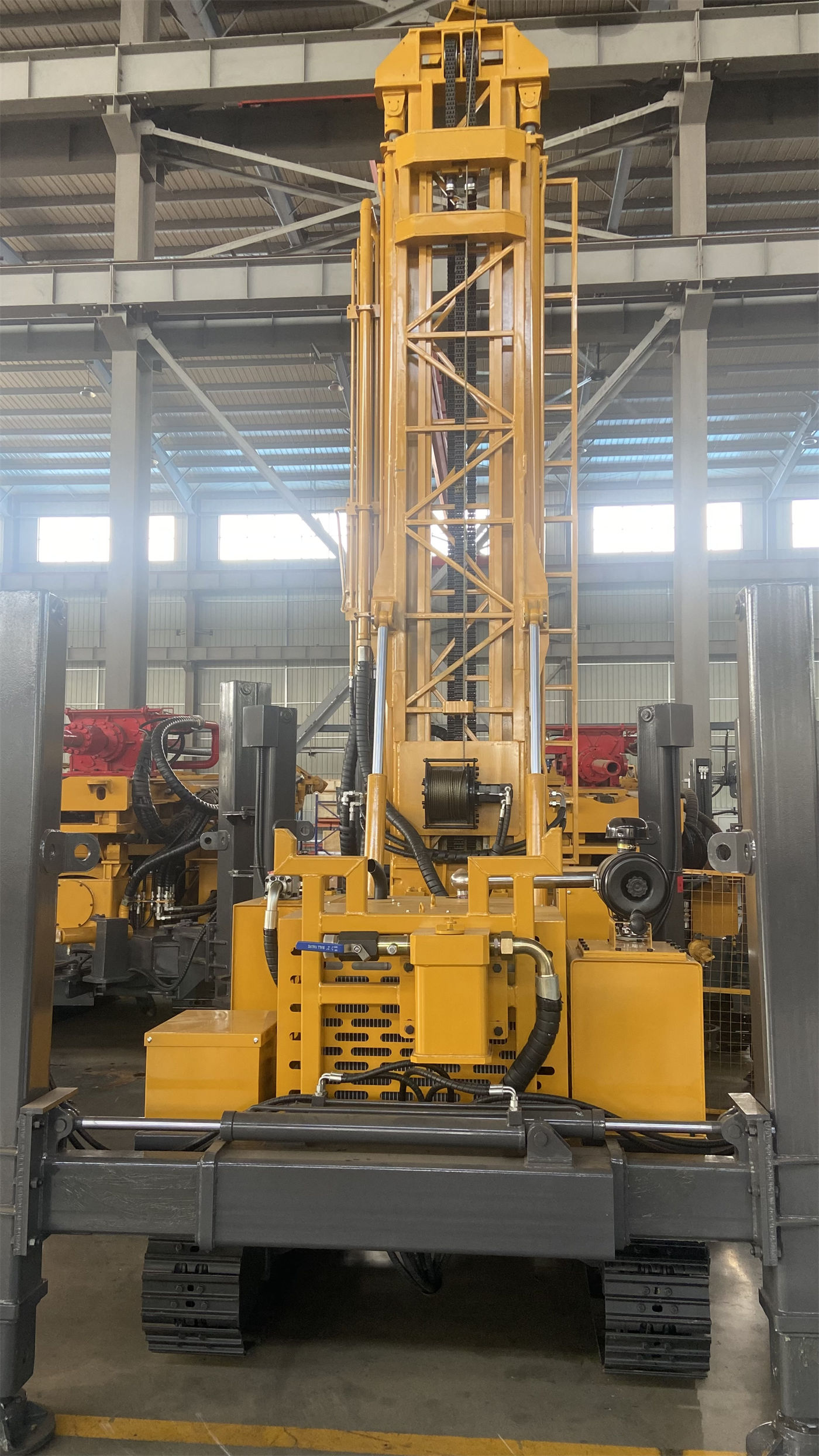

Ở lỗ khoan sâu cấp 750 m, số lần nối cần rất nhiều. Tài liệu ghi rõ hỗ trợ làm việc trực tiếp với cần khoan 6 m và ống chống 6 m, đồng thời chữ S trong tên model đại diện cho tháp khoan co duỗi, có thể cải thiện biên dạng vận chuyển tổng thể khi ở trạng thái vận chuyển. Chiều dài 6 m này chỉ thành lập khi được đọc cùng tháp khoan co duỗi — nếu không phải kết cấu tháp khoan hành trình dài hoặc co duỗi, việc lắp tháo cần khoan 6 m sẽ bị giới hạn bởi chiều cao tháp. Vì vậy “750 m + 6 m + tháp khoan co duỗi” tạo thành một điều kiện hoàn chỉnh, thiếu một mục thì khả năng vận hành thực tế của 750 m cần được đánh giá lại.
Dải đường kính lỗ khoan 105–450 mm cũng không nên đọc riêng lẻ. Đường kính lớn trong lỗ khoan sâu đồng nghĩa với diện tích vòng xuyến lớn hơn, nhu cầu lưu lượng gió cao hơn, đồng thời yêu cầu dự trữ mô-men xoay lớn hơn. Việc ghi cả 105 mm và 450 mm vào cùng phạm vi năng lực của một thiết bị thực chất đang cho thấy máy này bao phủ dải điều kiện công tác rộng, không có nghĩa là ở cả hai đường kính đều đạt được 750 m.
Lực nâng 40 T phải xem cùng áp lực trục 6 T và trọng lượng cột cần khoan
Lực nâng và áp lực trục được ghi riêng trong tài liệu: lực nâng 40 T, áp lực trục 6 T. Hai con số có hướng khác nhau — lực nâng chịu trách nhiệm nâng hạ cần và nâng cột cần khoan, áp lực trục chịu trách nhiệm tạo áp lực hướng xuống cho mũi khoan. Chúng cùng với trọng lượng cột cần khoan và ma sát thành lỗ quyết định liệu ở lỗ khoan sâu 750 m có thể nâng hạ cần bình thường hay không.
Khi độ sâu lỗ khoan tăng lên, trọng lượng toàn cột tăng, ma sát cũng tăng rõ rệt. Trong phần lực nâng, tài liệu có một câu đánh giá: nếu xuất hiện lực cản nâng cần bất thường, trước tiên nên xử lý thông qua làm sạch lỗ, nâng chậm và đánh giá trạng thái trong lỗ, tránh coi lực nâng tối đa là giải pháp duy nhất. Câu này tự nó là một gợi ý về cách đọc thông số — 40 T là giới hạn trên năng lực thiết bị, không phải biện pháp xử lý khi gặp kẹt cần.
Đi kèm với lực nâng là tời phụ 2,5 T, dùng để vận chuyển búa DTH, cần khoan, dụng cụ ống chống và phụ kiện hiện trường. Con số này cùng với lực nâng chính 40 T và trọng lượng tổng thể 14 T mới tạo thành bức tranh năng lực vận chuyển hoàn chỉnh.
Áp suất khí 1,6–6 MPa phải đi kèm lưu lượng khí tiêu thụ 16–75 m³/phút
Đây là chỗ dễ bị tách rời đọc nhất trong toàn bộ tài liệu. Áp suất làm việc 1,6–6 MPa và lưu lượng khí tiêu thụ 16–75 m³/phút lần lượt là dải giới hạn trên của áp suất và dải lưu lượng. Tài liệu ghi rõ một câu: khi áp suất đạt yêu cầu nhưng lưu lượng không đủ, vẫn có thể xảy ra va đập không đủ và khó thải mùn khoan.
Vì vậy hai con số này thuộc cùng một nhóm, không thể chỉ nhìn áp suất để chọn máy nén khí. Giới hạn trên 6 MPa tương ứng với nhu cầu sử dụng búa DTH áp suất gió trung bình đến cao, nhưng việc khớp cụ thể cần đồng thời thỏa mãn áp suất và lưu lượng. Trong lỗ khoan sâu cấp 750 m, việc thải mùn khoan ở đáy lỗ có thông suốt hay không ảnh hưởng trực tiếp đến mô-men xoay và tiêu thụ năng lượng, mùn lắng và nghiền lặp sẽ cộng dồn vào tải quay. Tài liệu trong cả hai phần đá cứng và đá phong hóa đều đề cập cần liên tục làm sạch lỗ, điều chỉnh theo trạng thái trong lỗ, điều này cùng với áp suất khí và lưu lượng khí tiêu thụ thuộc cùng một chuỗi đánh giá.
Cần lưu ý rằng tài liệu không đưa ra giới hạn dưới lưu lượng gió cụ thể đi kèm với model búa DTH ở các đường kính và độ sâu lỗ khoan khác nhau, phần này cần xác nhận bằng văn bản với nhà sản xuất hoặc nhà cung cấp máy nén khí.
Hai cấp mô-men xoay quay và đường kính lỗ khoan là cùng một nhóm đánh giá
Tài liệu đưa ra hai bộ cấu hình quay: 13000 / 6500 N·m và 15000 / 7500 N·m, tốc độ quay tối đa lần lượt là 95 / 190 r/min. Cùng một hệ thống quay xuất hiện hai cấp mô-men xoay, hai cấp tốc độ, bản thân điều này cho thấy việc chọn cấp nào phụ thuộc vào điều kiện công tác cụ thể, không phải lấy giá trị lớn là được.
Mối quan hệ giữa dải đường kính lỗ khoan liền kề 105–450 mm và mô-men xoay quay không được tài liệu đưa ra bảng tương ứng. Do đó có thể nói: dự trữ mô-men xoay nghiêng về đường kính lớn, đá cứng và đoạn lỗ có ma sát cao, tốc độ cao hơn nghiêng về giai đoạn lực cản thấp hơn; việc khớp cuối cùng cần xác định dựa trên đường kính lỗ khoan, dụng cụ khoan và tầng đá chính. Những phần tài liệu chưa đề cập không đưa ra suy đoán.
Kích thước tổng thể, trọng lượng và chân chống cũng phải đọc thành một nhóm
Trong tài liệu, trọng lượng tổng thể khoảng 14 T, kích thước ngoài khoảng 6,64 × 2,25 × 2,67 m, góc leo dốc tối đa tham khảo 21°, tốc độ di chuyển khoảng 3 km/h. Những con số này cùng hành trình chân chống thủy lực 1,6 m là một nhóm: kích thước vận chuyển, khả năng leo dốc, phạm vi điều chỉnh chân chống cùng quyết định máy này có thể vào công trường nào, có thể làm việc trên nền tảng nào.
Tài liệu cũng lưu ý nền đất yếu nên dùng tấm đệm đủ diện tích, trước khi chuyển hiện trường cần xác nhận khả năng chịu tải của đường và nền tảng. Những điều này thuộc điều kiện sử dụng, không phải năng lực thiết bị, vì vậy chỉ nhìn kích thước và trọng lượng không thể đánh giá một địa điểm cụ thể có khả thi hay không.
Các giá trị cần phân loại riêng
- Tốc độ nâng nhanh 31 m/phút và tốc độ đẩy nhanh 65 m/phút thuộc tốc độ thao tác phụ trợ, không cùng loại chỉ tiêu với năng lực khoan.
- Bơm bùn, bơm ly tâm, máy phát điện và bơm bọt tùy chọn thuộc phạm vi phụ kiện, không đại diện cho cấu hình tiêu chuẩn.
- Lưu lượng khí tiêu thụ 16–75 m³/phút là dải khuyến nghị của thiết bị, không đồng nghĩa với công suất thực tế của máy nén khí được chọn.
Những mục cần xác nhận bằng văn bản trước khi mua
- Chiều sâu khoan 750 m tương ứng với tổ hợp dụng cụ khoan và độ sâu đạt được ở các đường kính lỗ khoan khác nhau (105–450 mm).
- Với áp suất khí 1,6–6 MPa và lưu lượng khí tiêu thụ 16–75 m³/phút, cần máy nén khí có lưu lượng và model búa DTH nào đi kèm.
- Điều kiện cấu hình tiêu chuẩn và tùy chọn tương ứng với hai bộ cấu hình mô-men xoay quay.
- Thông số kỹ thuật, dạng ren của cần khoan 6 m và ống chống 6 m cùng tính tương thích với dụng cụ hiện có.
- Phần cuối tài liệu đề cập thi công lỗ khoan sâu 750 m có văn bản chưa đầy đủ, cần yêu cầu nhà sản xuất cung cấp bản đầy đủ về điều kiện thi công liên quan.
Thông số kỹ thuật chính
| Hạng mục | Giá trị trong tài liệu |
|---|---|
| Chiều sâu khoan tối đa | 750 m |
| Đường kính lỗ khoan | 105–450 mm |
| Lực nâng / Áp lực trục | 40 T / 6 T |
| Mô-men xoay quay / Tốc độ quay | 13000 / 6500 N·m; 15000 / 7500 N·m; 95 / 190 r/min |
| Động cơ | 176 kW Weichai |
| Cần khoan / Ống chống | 6 m / 6 m, khuyến nghị cần khoan 102 mm |
| Áp suất làm việc / Lưu lượng khí tiêu thụ | 1,6–6 MPa / 16–75 m³/phút |
| Nâng nhanh / Đẩy nhanh | 31 m/phút / 65 m/phút |
| Tời phụ | 2,5 T |
| Tốc độ di chuyển / Leo dốc | Khoảng 3 km/h / Tham khảo 21° |
| Hành trình chân chống thủy lực | 1,6 m |
| Trọng lượng tổng thể / Kích thước ngoài | Khoảng 14 T / Khoảng 6,64 × 2,25 × 2,67 m |
Kết cấu của tài liệu này tự nó là một gợi ý: cùng một năng lực thường được hai đến ba con số cùng giới hạn. Khi đọc 750 m, đồng thời xem 6 m và 105–450 mm; khi đọc 40 T, đồng thời xem 6 T và điều kiện cột cần khoan; khi đọc 6 MPa, đồng thời xem lưu lượng. Tài liệu không ghi đầy đủ điều kiện biên của từng mục, vì vậy giai đoạn lựa chọn vẫn cần xác nhận từng mục tương ứng với nhà sản xuất, thay vì coi từng giá trị tối đa riêng lẻ là chỉ tiêu có thể đồng thời thành lập.
