Trong tài liệu của PV390 có một nhóm số liệu liên quan chặt chẽ với nhau: đường kính khoan 80–600 mm, độ sâu khoan 0–6 m. Hai khoảng này không phải là hai thông số độc lập, mà cùng nhau xác định ranh giới làm việc của chiếc máy đóng cọc quang điện thủy lực bánh xích này. Cũng trong tài liệu còn có mô-men xoắn hộp giảm tốc 13000 N·m, tốc độ quay cần khoan 90 r/min, động cơ Yuchai 4 xi-lanh 85 kW, khung trượt nghiêng 120°, bù co giãn trước sau 50 cm, bản xích 400 mm và góc leo dốc 35°. Bài viết này triển khai theo từng nhóm số liệu ràng buộc điều gì và kết hợp lại xác định điều gì, không đưa ra cam kết hiệu suất ngoài tài liệu.

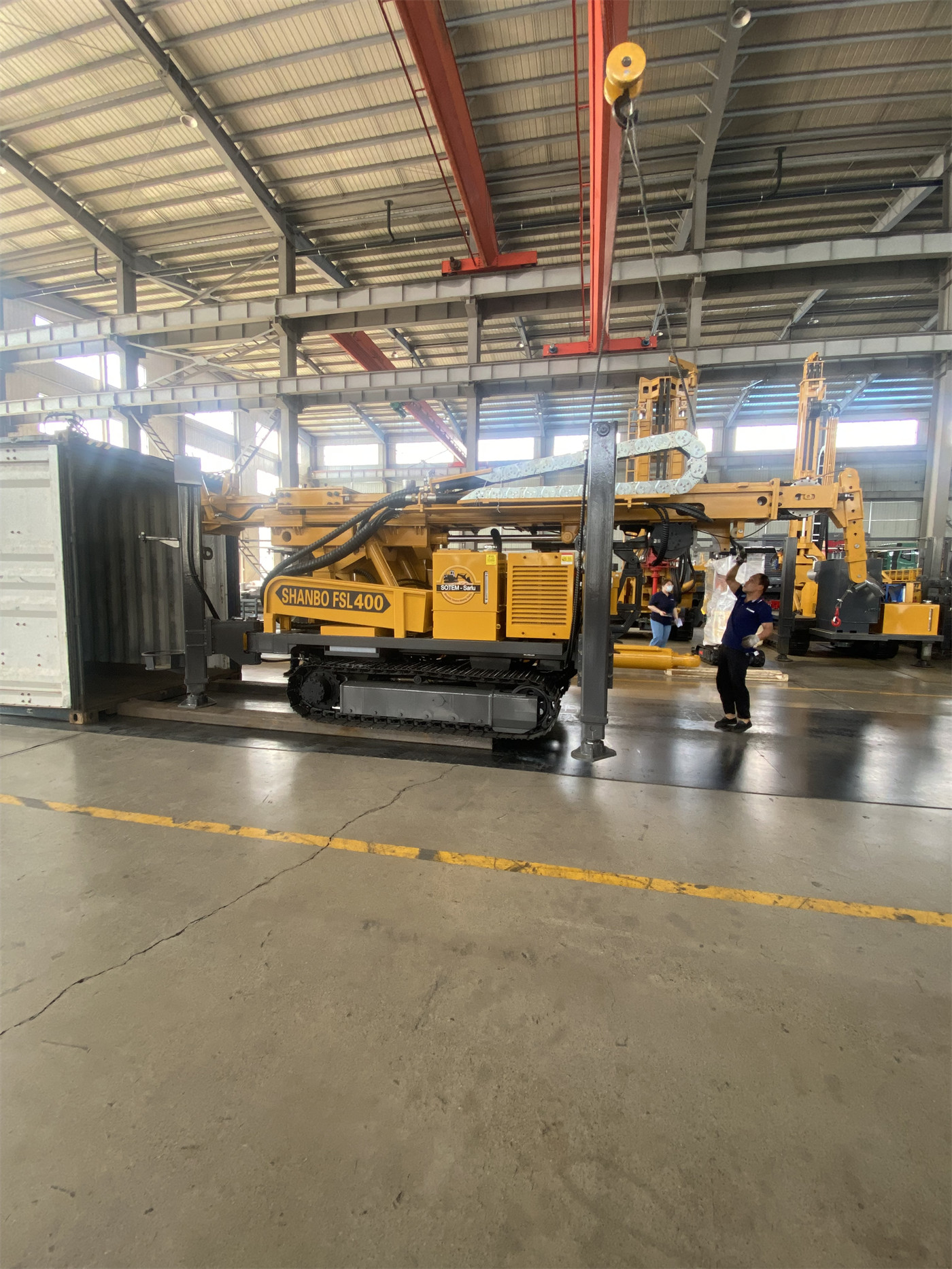

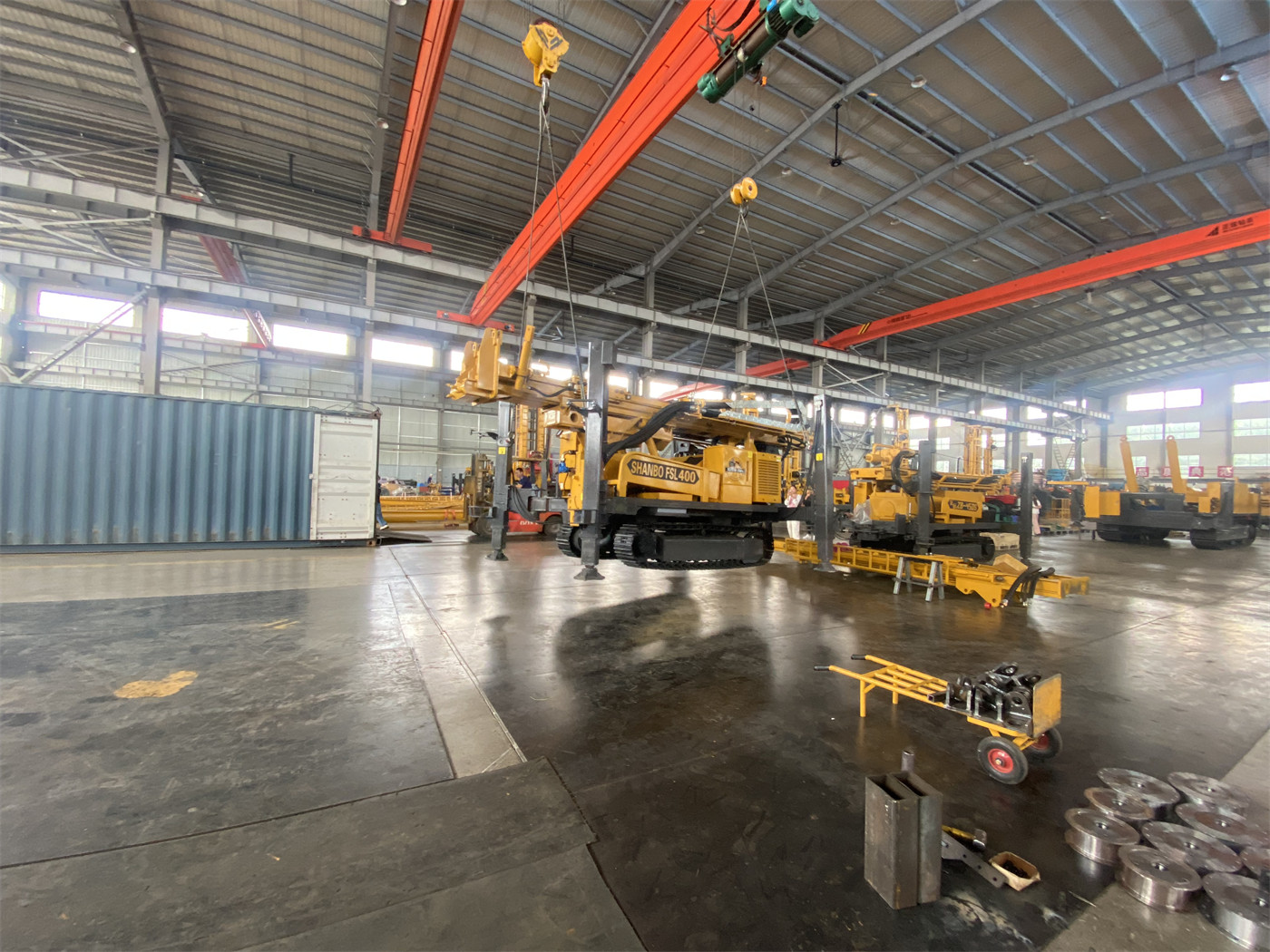

Trước tiên xem hai khoảng 80–600 mm và 0–6 m
Đường kính khoan 80–600 mm bao phủ phạm vi khá rộng. Đường kính nhỏ tương ứng với khoan trước cho vị trí cọc đỡ quang điện thông thường, đường kính lớn dùng cho loại cọc cần lỗ móng lớn hơn hoặc nhu cầu khoan dẫn. Tài liệu không đưa ra dụng cụ khoan khuyến nghị và trình tự khoan từng cấp cho các đường kính khác nhau, do đó phương thức tạo lỗ cho đường kính cụ thể cần xác nhận theo hình thức móng và bản vẽ thiết kế của dự án.
Độ sâu khoan được định ở 0–6 m, hướng đến móng cọc quang điện và công trình móng nông, không phải thi công giếng sâu. Điều này trực tiếp loại trừ việc sử dụng nó như thiết bị khoan sâu. Tài liệu cũng ghi rõ, giá đỡ quang điện thông thường, cột hàng rào và các dự án móng nông khác có thể chọn dụng cụ khoan theo độ sâu thiết kế, nghĩa là 6 m là phạm vi độ sâu cho mục đích này, không phải giá trị độ sâu áp dụng cho mọi hình thức móng.
Số liệu mô-men xoắn 13000 N·m tác động ở khâu nào
13000 N·m là mô-men xoắn danh định của hộp giảm tốc, tương ứng với tốc độ quay cần khoan 90 r/min. Nó mô tả khả năng truyền động quay của hệ thống quay đến dụng cụ khoan, nằm ở khâu quay của chuỗi động lực. Tài liệu giải thích mục này như sau: đối với đường kính lớn, đất nén chặt và địa tầng lẫn sỏi đá, mô-men xoắn cao hơn có lợi cho việc duy trì quay, nhưng tiến độ thực tế vẫn phụ thuộc vào loại mũi khoan, cấu trúc địa tầng và kiểm soát lực đẩy.
Nói cách khác, giá trị này có thể dùng để đánh giá liệu thiết bị có đủ điều kiện cơ bản để duy trì quay ở một đường kính hoặc địa tầng nhất định hay không, không thể hiểu là tốc độ tiến độ ở một độ sâu lỗ, cũng không thể quy đổi thành sức chịu tải của móng cọc. Tài liệu không đưa ra mô-men xoắn phân cấp hoặc cài đặt hai chế độ, do đó cũng không có mô tả về chuyển đổi cấp mô-men xoắn theo địa tầng.
Khung trượt, tay quay và bù co giãn giải quyết tư thế, không phải khả năng vượt địa hình
Phạm vi nghiêng của khung trượt PV390 là 120°, sử dụng tay quay trái phải hai xi-lanh, và có bù co giãn trước sau 50 cm. Ba mục này kết hợp lại hướng đến cùng một việc: sau khi thiết bị dừng ổn định, điều chỉnh tư thế khoan và hoàn thành căn lỗ mà không cần di chuyển toàn bộ máy nhiều lần.
- Khung trượt nghiêng 120°, dùng để điều chỉnh góc khoan theo độ dốc và yêu cầu vị trí cọc;
- Tay quay trái phải hai xi-lanh, dùng để điều chỉnh vị trí ngang sau khi thiết bị dừng ổn định;
- Bù co giãn trước sau 50 cm, dùng để tinh chỉnh dọc theo vị trí cọc.
Tài liệu liên hệ ba mục này với "nhiều vị trí cọc, địa hình dốc và tư thế thi công phức tạp", và giải thích rằng điều chỉnh đa góc có thể giảm việc di chuyển toàn bộ máy nhiều lần, thực dụng hơn đối với khu vực quang điện có địa hình nhấp nhô rõ rệt. Cần lưu ý, khả năng điều chỉnh tư thế và khả năng vượt chướng ngại không phải cùng loại chỉ tiêu. Thi công trên địa hình dốc có khả thi hay không còn phụ thuộc vào độ bám của xích, điều kiện dốc ngang, đất và trọng tâm toàn máy, tài liệu không đưa ra dữ liệu ổn định ngang.
Ràng buộc thứ hai của khung gầm đối với phạm vi ứng dụng
PV390 sử dụng khung gầm bánh xích, bản xích rộng 400 mm, tài liệu ghi góc leo dốc 35°. Bản xích 400 mm có tác dụng phân tán áp lực tiếp đất, nâng cao khả năng bám trên đường đất, bãi cỏ, đất sỏi và sườn dốc; so với khung gầm bánh lốp, kết cấu bánh xích phù hợp hơn với việc chuyển vị ngắn, tần suất cao trong công trường quang điện.
Về giá trị 35°, tài liệu giải thích: thi công thực tế trên sườn dốc vẫn nên xem xét tổng hợp dốc ngang, độ trơn ướt mặt đất, đất và trọng tâm toàn máy, không nên chỉ dùng góc leo dốc tối đa làm căn cứ di chuyển an toàn. Đoạn này là giới hạn điều kiện sử dụng do phía thiết bị đưa ra, thuộc một phần của đánh giá phạm vi ứng dụng trong bài viết này.
Hạn chế thi công dưới các điều kiện địa chất khác nhau
Tài liệu đưa ra giải thích riêng cho từng loại địa tầng, có thể xem theo hai yếu tố: lực cản khoan và trạng thái thành lỗ:
| Địa tầng | Giải thích tài liệu |
|---|---|
| Đất | Phù hợp khoan trước móng quang điện thông thường và thi công vị trí cọc |
| Đất hoàng thổ | Điều chỉnh thông số khoan theo độ nén chặt và độ ẩm |
| Đất sét | Chú ý mũi khoan bám bùn và thoát mùn không thông |
| Cát sỏi cuội | Chọn dụng cụ khoan theo kích thước hạt và độ nén chặt |
| Lớp rác đất đắp | Tập trung phòng ngừa dị vật, lỗ rỗng và kẹt cục bộ |
| Đá phong hóa mạnh và lớp đá | Sau khi thay dụng cụ khoan đập có thể dùng cho thi công địa tầng tương ứng |
Thiết bị sử dụng phương thức gia áp bằng xích, liên tục cung cấp lực đẩy cho dụng cụ khoan. Tài liệu lưu ý, khi gặp sỏi cuội, lớp đất đắp hoặc đá phong hóa mạnh, nên kiểm soát lực đẩy theo tải quay và trạng thái dụng cụ khoan, tránh ép xuống quá nhanh gây lệch lỗ, kẹt khoan hoặc dụng cụ khoan va đập quá lớn; khi gặp va đập bất thường hoặc tải quay tăng đột ngột, nên kịp thời nâng cần khoan kiểm tra.
Về lớp đá, tài liệu gốc ghi rõ sau khi thay dụng cụ khoan đập có thể dùng cho đá phong hóa mạnh và lớp đá, nhưng không đưa ra model búa đập hoặc năng lượng va đập, do đó bài viết này không đưa ra kết luận nào về hiệu suất cụ thể trong điều kiện đá cứng.
Thông số kỹ thuật chính
| Hạng mục thông số | Giá trị thông số |
|---|---|
| Model sản phẩm | PV390 |
| Loại thiết bị | Máy đóng cọc quang điện thủy lực bánh xích 4 xi-lanh |
| Kích thước toàn máy | 5200 × 2300 × 2650 mm |
| Động cơ | Động cơ Yuchai 4 xi-lanh, 85 kW |
| Bơm chính | Bơm ba cấp 40 / 40 / 32 |
| Mô-tơ di chuyển | TM09 |
| Hộp giảm tốc | Hộp giảm tốc năm sao trong, mô-men xoắn 13000 N·m |
| Tốc độ quay cần khoan | 90 r/min |
| Đường kính khoan | 80–600 mm |
| Độ sâu khoan | 0–6 m |
| Phương thức gia áp | Gia áp bằng xích |
| Khung trượt nghiêng | 120° |
| Khung trượt lắc | Tay quay trái phải hai xi-lanh |
| Bù co giãn trước sau | 50 cm |
| Bản xích rộng | 400 mm |
| Góc leo dốc | 35° |
| Hình thức khung gầm | Bánh xích |
Những điều cần xác nhận trước khi vượt nhóm thông số này
Kết hợp đường kính lỗ, độ sâu khoan, điều chỉnh tư thế, khung gầm và giải thích địa chất, có thể đánh giá phạm vi ứng dụng của PV390 tập trung vào mục đích khoan trước móng giá đỡ quang điện, tạo lỗ và phối hợp phụ kiện tương ứng để thi công móng cọc. Nguyên văn tài liệu là "phù hợp khoan trước móng quang điện mặt đất và vùng núi", không mô tả nó là thiết bị khoan sâu hoặc thiết bị tạo giếng đa quy trình.
Dưới đây là những phần tài liệu chưa bao phủ, cần xác nhận riêng ở cấp dự án, được viết ra để tránh coi giới hạn thông số là áp dụng vô điều kiện:
- Bù co giãn 50 cm, khoảng cách điều chỉnh ngang cụ thể tương ứng với góc lắc khung trượt, tài liệu không đưa ra giá trị quy đổi;
- Model dụng cụ khoan đập, năng lượng va đập và phạm vi độ cứng đá có thể thi công tương ứng;
- Tổ hợp dụng cụ khoan khuyến nghị và phương án khoan từng cấp cho các đường kính khác nhau;
- Dữ liệu định lượng liên quan di chuyển an toàn như ổn định ngang, góc dốc ngang có thể thi công;
- Tốc độ tiến độ thực tế và chất lượng tạo lỗ đạt được trong tổ hợp địa tầng và đường kính cụ thể.
Tài liệu giải thích về hiệu suất và hiệu quả như sau: do điều kiện địa chất thực tế, hình thức dụng cụ khoan, loại cọc, đường kính lỗ, góc thi công và phương thức vận hành có khác biệt, hiệu suất khoan cuối cùng, chất lượng tạo lỗ và hiệu quả đóng cọc nên lấy điều kiện hiện trường và thiết kế móng dự án làm chuẩn. Điều này cũng áp dụng cho các mục cần xác nhận ở trên.
Ghi chú model: model sản phẩm trong tài liệu gốc là SL390, model người dùng xác nhận mới nhất là PV390, bài viết này thống nhất sử dụng PV390, các thông số kỹ thuật còn lại được sắp xếp theo tài liệu đã cung cấp.
