Tài liệu CR600P ghi rõ "có thể hoàn thành lắp ráp nhanh nhất trong khoảng 30 phút", đồng thời cũng nêu rõ thời gian thực tế cần thiết sẽ bị ảnh hưởng bởi khoảng cách vận chuyển, điều kiện hiện trường, mức độ thành thạo của nhân viên và thiết bị hỗ trợ. Đối với bên mua, thời gian này không thể trực tiếp coi là cam kết tại hiện trường cho dự án vùng núi, cách làm hợp lý hơn là chia nhỏ nó thành một số điều kiện có thể xác minh: mô-đun thực tế nặng bao nhiêu, có thể tách thành mấy đơn vị vận chuyển độc lập, có bao nhiêu nền tảng khả dụng gần vị trí lỗ khoan, tuyến đường vận chuyển có cho phép vận chuyển từng phần đến vị trí hay không. Chỉ khi những tiền đề này được đáp ứng, việc thảo luận về thời gian lắp ráp mới có ý nghĩa.
Trước tiên, gắn "30 phút" với các mô-đun cụ thể

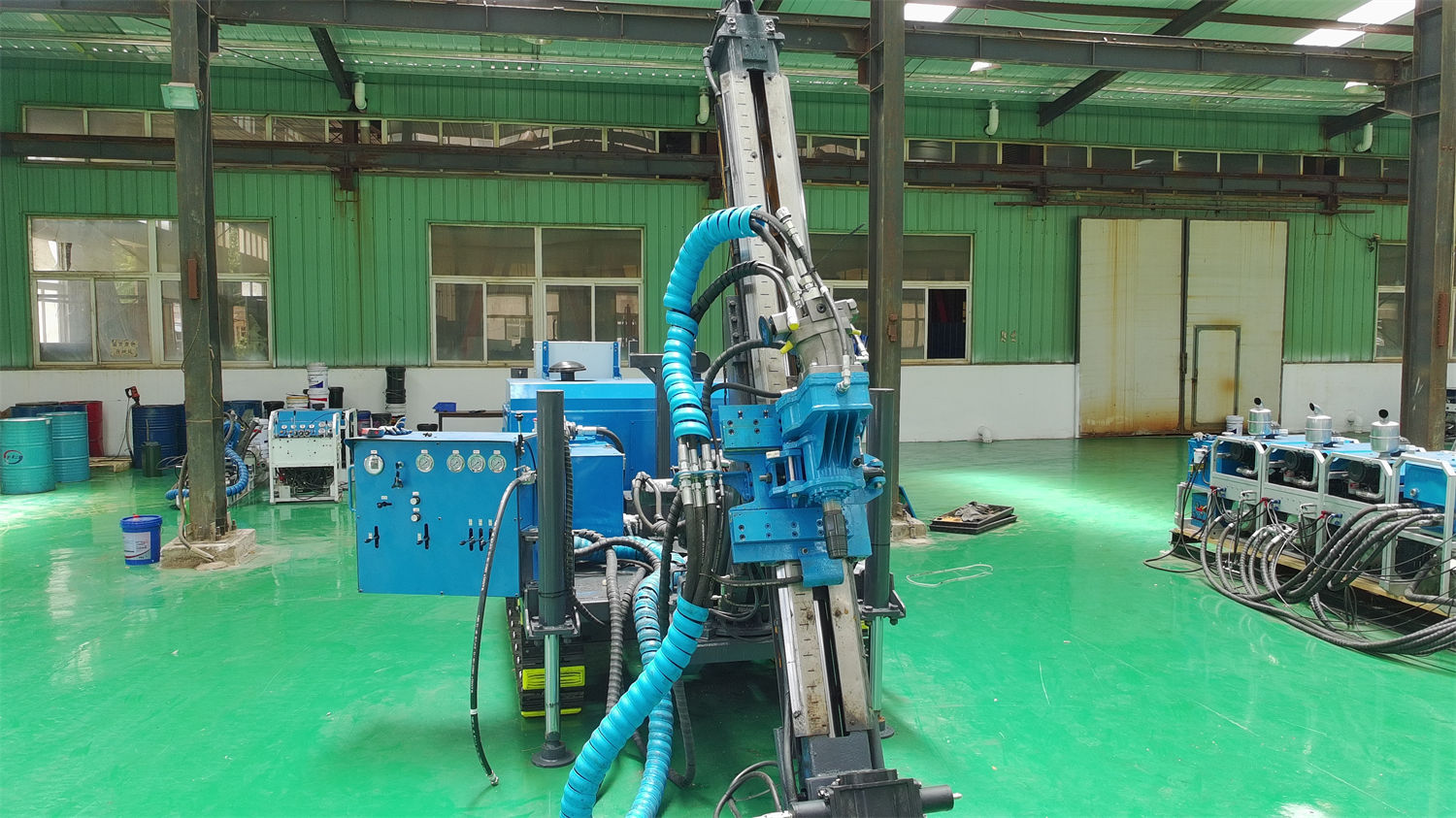

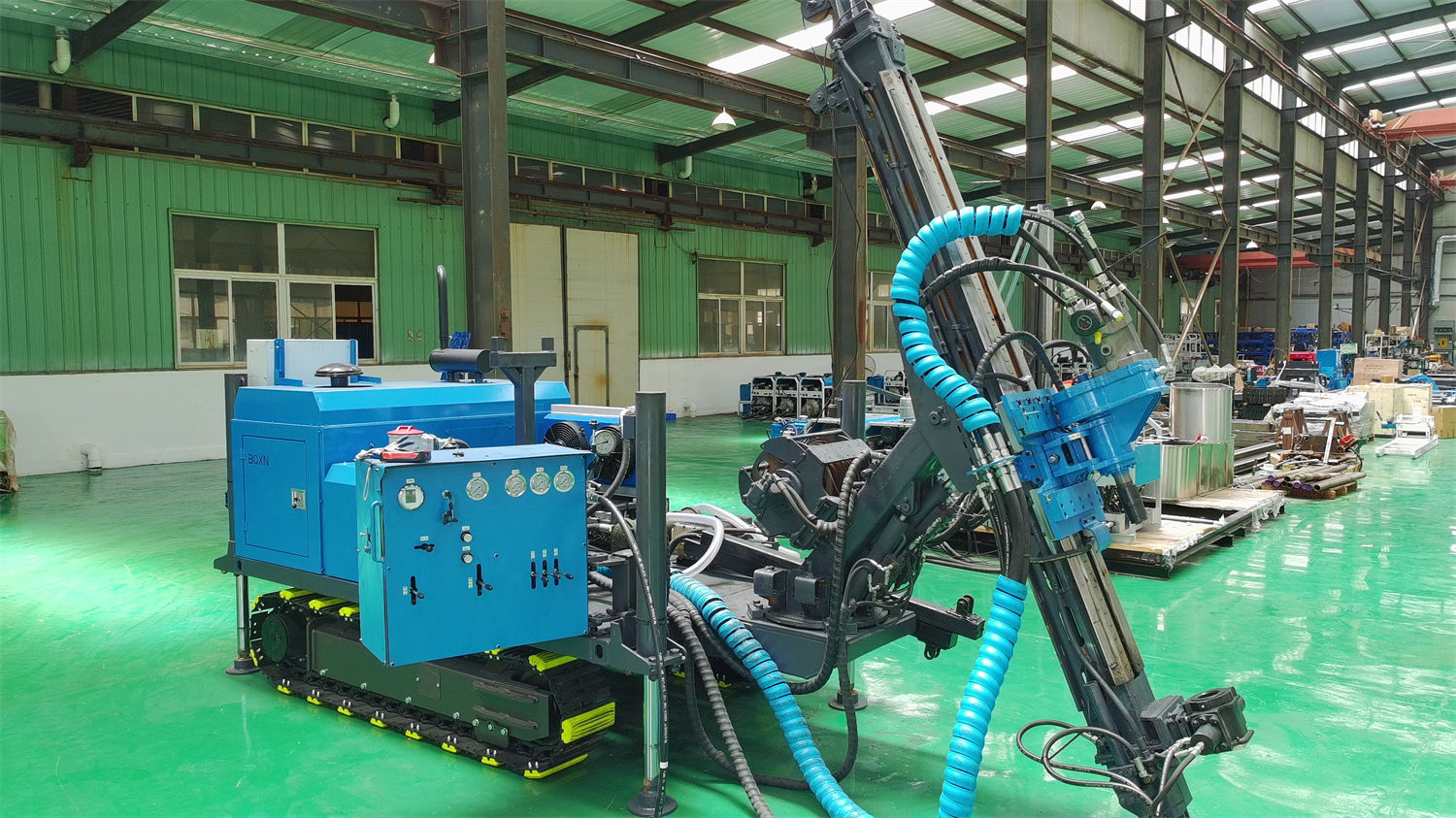

CR600P là máy khoan lõi mẫu thủy lực hoàn toàn di động phân tách 600m, động lực, thủy lực, vận hành, dung dịch khoan và cơ cấu khoan được chia thành nhiều đơn vị chức năng có thể vận chuyển độc lập. Tài liệu cung cấp trọng lượng tham khảo của một số mô-đun: đơn vị động lực 180–260 kg, đơn vị vận hành 125 kg, đơn vị dầu thủy lực (bao gồm dầu) 140 kg, đơn vị dung dịch khoan 86 kg, tổng trọng lượng 1200 kg. Trước khi thi công lỗ khoan xiên còn phải đảm bảo giá khoan và đế ổn định, do đó việc phân chia trọng lượng của cơ cấu khoan và đế cũng ảnh hưởng đến phương thức vận chuyển.
Tài liệu không cung cấp danh sách trọng lượng từng mô-đun, khi mua nên yêu cầu nhà sản xuất cung cấp bảng trọng lượng đầy đủ theo từng mô-đun, tập trung xác nhận các bộ phận như cơ cấu khoan và đế. Bởi vì "di động" chỉ cho thấy kết cấu có thể tách rời, không có nghĩa là mỗi đơn vị đều có thể vận chuyển bằng sức người trong khoảng cách ngắn.
Thông tin mô-đun cần kiểm tra
- Trọng lượng tịnh của từng đơn vị chức năng và trọng lượng thực tế sau khi chứa dầu, chứa dung dịch
- Kích thước ngoài lớn nhất của từng kiện, đánh giá khả năng đi qua đường rừng và đường tạm
- Yêu cầu về niêm phong và vệ sinh của đường ống thủy lực, khớp nối nhanh sau khi tháo lắp nhiều lần
- Điều kiện ổn định của giá khoan và đế ở góc khoan 45°–90°
Bốn biến số thực tế để xác minh vận chuyển vùng núi
Tài liệu liệt kê vùng núi, vùng rừng và khu mỏ không có đường là các kịch bản ứng dụng cốt lõi, đồng thời cũng lưu ý trước khi thi công nên đánh giá độ ổn định của sườn núi, đá rơi, đường mùa mưa, tuyến vận chuyển thủ công và khả năng chịu tải của nền tảng tạm. Đây chính là những biến số then chốt để xác minh thời gian lắp ráp.
| Biến số | Ảnh hưởng đến lắp ráp và chuyển vị trí | Thông tin có thể xác nhận khi mua |
|---|---|---|
| Khoảng cách vận chuyển và địa hình | Quyết định thứ tự vận chuyển từng phần của mô-đun và thời gian hỗ trợ | Đánh giá tuyến vận chuyển thực tế từ điểm đỗ xe đến vị trí lỗ khoan |
| Kích thước nền tảng tạm | Ảnh hưởng đến việc mô-đun có thể đặt riêng và hoàn thành lắp ghép hay không | Diện tích khả dụng và điều kiện chịu tải xung quanh miệng lỗ khoan |
| Cấu hình nhân sự và mức độ thành thạo | Ảnh hưởng trực tiếp đến hiệu quả tháo lắp | Cần bao nhiêu người phối hợp, có kế hoạch đào tạo hay không |
| Thiết bị hỗ trợ | Phương thức nâng hạ, kéo hoặc trung chuyển không phù hợp sẽ kéo dài thời gian | Loại và khả năng của thiết bị hỗ trợ khả dụng tại hiện trường |
"Thông tin có thể xác nhận khi mua" trong bảng thuộc hạng mục đánh giá hiện trường, không có nghĩa là trang này đã đo thực tế các điều kiện này. Việc có đáp ứng yêu cầu hay không nên do bên mua kết hợp với vị trí lỗ khoan, đường đi và tình hình nhân sự của mình để phán đoán.
Góc khoan và điều kiện hiện trường cần được xác nhận trước thời gian lắp ráp
CR600P hỗ trợ khoan 45°–90°, tài liệu nhấn mạnh trước khi thi công lỗ khoan xiên phải đảm bảo giá khoan và đế ổn định. Bố trí lỗ khoan xiên thường có yêu cầu cao hơn đối với nền tảng và đế so với lỗ khoan gần thẳng đứng, nếu độ phẳng của sườn núi không đủ, nền tảng đắp có khả năng chịu tải hạn chế, thì dù mô-đun được vận chuyển đến miệng lỗ khoan, thời gian lắp ráp và cân chỉnh cũng sẽ tăng rõ rệt. Do đó, trước khi mua nên kết hợp với thế nằm của thân quặng và bố trí lỗ khoan, trước tiên xác định những lỗ khoan nào cần khoan xiên, sau đó đánh giá liệu hiện trường của những vị trí lỗ khoan này có thể hỗ trợ đế ổn định hay không.
Các hành động xác minh được đề xuất trong tài liệu trước khi thiết bị vào công trường
- Xác minh trọng lượng từng mô-đun và tuyến đường vận chuyển, tránh mô-đun đến vị trí nhưng không thể tiếp tục vận chuyển
- Sau khi lắp ráp xong, kiểm tra khớp nối nhanh, đường ống thủy lực và kết nối kết cấu
- Trước khi thi công lỗ khoan xiên, xác nhận giá khoan và đế ổn định
- Trong quá trình khoan liên tục, định kỳ kiểm tra dầu thủy lực, bộ lọc, cáp thép, bộ kẹp và bơm dung dịch khoan
Điều kiện vận hành vẫn cần quan tâm sau khi lắp ráp hoàn tất
Thời gian lắp ráp chỉ là một phần của khâu chuyển vị trí. Các thông số chính của CR600P bao gồm: độ sâu khoan tham khảo BQ 760 m, độ sâu khoan tham khảo NQ 600 m, độ sâu khoan tham khảo HQ 280 m; tốc độ quay tối đa của đầu động lực 1200 rpm, mô-men xoắn tối đa 780 N·m; lực đẩy 55 kN, lực nâng 100 kN; lực kẹp tối đa của bộ kẹp 120 kN, khả năng thông qua lỗ 54–127 mm; dung lượng cáp tời 800 m (cáp thép 6 mm), tốc độ nâng 116 m/min; lưu lượng bơm dung dịch khoan 90 L/min, áp suất 3 MPa. Động lực có thể chọn diesel hoặc điện, công suất động cơ diesel yêu cầu ≥66 kW, cũng có thể sử dụng tổ hợp động cơ 22 kW × 2.
Những thông số này mô tả khả năng của thiết bị, hiệu quả khoan thực tế, độ sâu khoan và hiệu quả thu hồi lõi mẫu vẫn nên dựa trên điều kiện công trường. Tài liệu đặc biệt lưu ý rằng điều kiện địa chất, dụng cụ trong lỗ khoan, góc khoan và phương thức vận hành đều có thể gây ra khác biệt, bên mua không nên coi độ sâu khoan tham khảo là giá trị đảm bảo cho tất cả các vị trí lỗ khoan.
Danh sách cần xác nhận với nhà sản xuất
Về "lắp ráp trong 30 phút", cách làm an toàn hơn là chuyển nó thành các câu hỏi cụ thể, thay vì yêu cầu đối phương cam kết một thời gian tuyệt đối:
- Danh sách đầy đủ trọng lượng và kích thước ngoài theo từng mô-đun
- Mô tả các bước lắp ráp, số lượng nhân viên cần thiết và yêu cầu thiết bị hỗ trợ
- Điểm chính về lắp đặt và cân chỉnh đế trong điều kiện lỗ khoan xiên 45°
- Yêu cầu bảo trì khớp nối nhanh và đường ống thủy lực sau khi tháo lắp nhiều lần
- Sự khác biệt giữa phương án động lực diesel và động lực điện trong phân chia đơn vị vận chuyển
- Các hạng mục kiểm tra hàng ngày đối với cáp thép, bộ kẹp và bơm dung dịch khoan
Tài liệu không cung cấp dữ liệu thời gian tháo lắp thực tế của từng mô-đun, ghi chép đo thực tế vận chuyển ở các độ dốc khác nhau và các trường hợp lắp ráp gắn với dự án cụ thể. Những nội dung này cần được bên mua kết hợp với điều kiện vị trí lỗ khoan của mình và nhà sản xuất xác nhận thêm, bài viết này không dựa vào đó để suy đoán hiệu suất thực tế của bất kỳ dự án nào.
