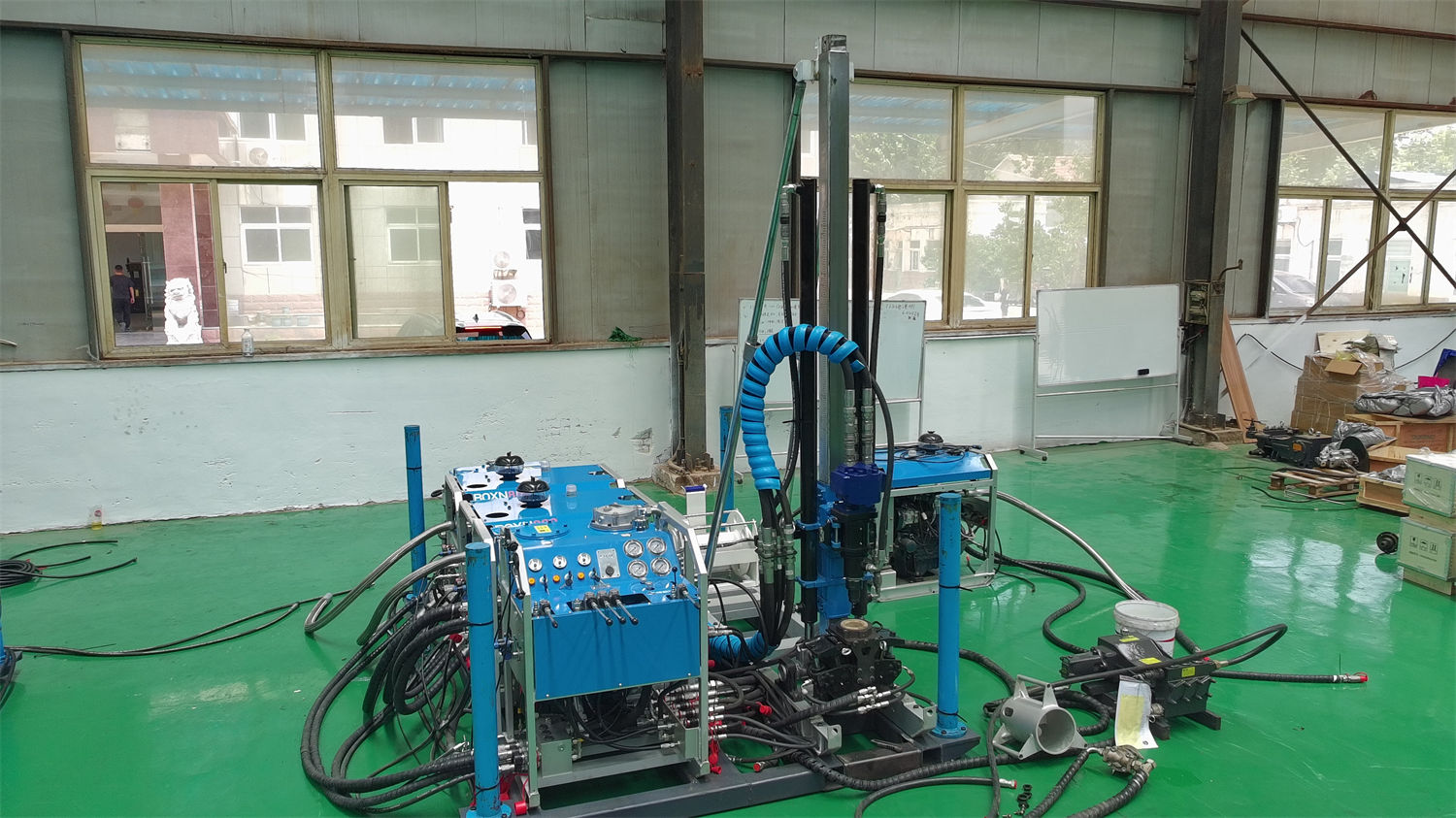

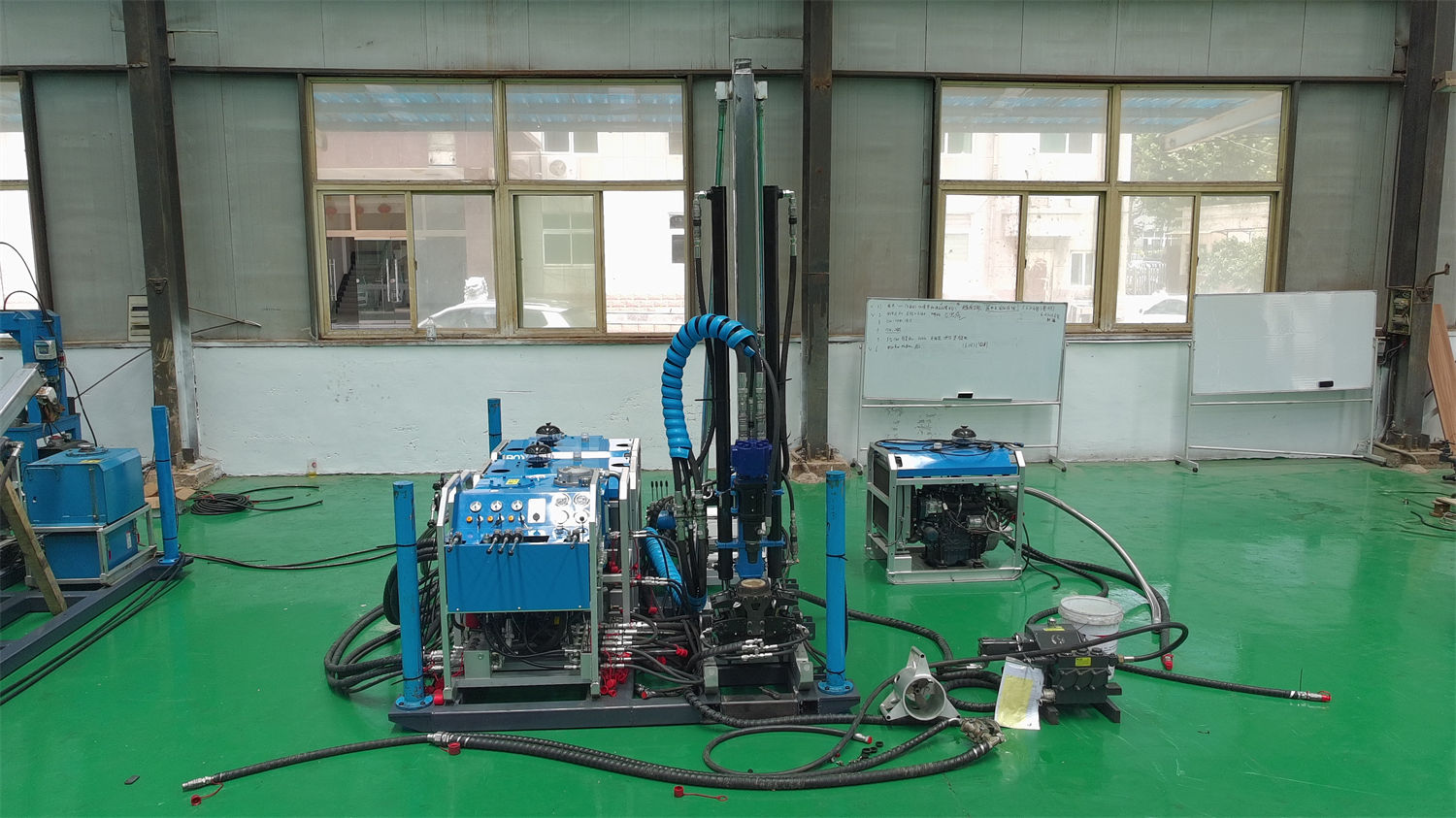

Máy khoan lõi phân ly thường được coi là thiết bị 'không có đường cũng lên được'. Tài liệu của trang này mô tả CR600P như sau: hướng đến vùng núi, vùng rừng và khu mỏ không có đường, chia động lực, thủy lực, vận hành, dung dịch khoan và cơ cấu khoan thành nhiều đơn vị chức năng có thể vận chuyển độc lập. Câu này mô tả phương thức vận chuyển, không phải một bảng tiêu chuẩn địa hình có thể đối chiếu — tài liệu không đưa ra các giá trị như góc dốc, chiều rộng đường mòn hay bán kính cua. Vì vậy, 'địa hình trông như thế nào' chỉ có thể được phân tích theo các điều kiện có thể kiểm chứng: thiết bị có thể chia thành kiện nhỏ không, mỗi kiện nặng bao nhiêu, có thể vận chuyển đến miệng lỗ khoan không, và sau khi đến có chỗ để lắp đặt không.
1、Ràng buộc đầu tiên của điều kiện địa hình là mức độ chia nhỏ của tuyến vận chuyển
Máy khoan bánh xích liền khối yêu cầu địa hình tập trung vào việc 'toàn bộ máy cùng khung gầm có thể chạy vào được': cần chiều rộng lưu thông liên tục, không gian quay đầu và khả năng chịu tải. Cách tiếp cận của kết cấu phân ly là chuyển yêu cầu này thành 'mỗi kiện có thể đi qua được không'. Hai loại ràng buộc này không cùng loại.
Trọng lượng tham khảo của các module CR600P được công bố như sau: module động lực 180–260 kg, module vận hành 125 kg, module dầu thủy lực (kể cả dầu) 140 kg, module dung dịch khoan 86 kg, tổng trọng lượng 1200 kg. Tài liệu không phân biệt trọng lượng module của cơ cấu khoan và giá khoan; đây là hạng mục cần xác minh riêng tại hiện trường.
Những con số này cho thấy mức độ của đơn vị vận chuyển: hạng mục lớn nhất là module động lực. Khi đối chiếu nhóm giá trị này với điều kiện tuyến đường, sẽ xuất hiện một loại địa hình mà thiết bị phân ly dễ xử lý hơn — tuyến lưu thông có thể chia đoạn, chiều rộng hoặc điều kiện cua không đủ để máy nguyên chiếc đi qua, nhưng có thể vận chuyển từng module đến gần miệng lỗ khoan theo từng đợt. Ngược lại, nếu bản thân tuyến đường có thể cho thiết bị bánh xích lớn lưu thông thuận lợi, thì ưu thế vận chuyển của kết cấu phân ly không có tình huống tương ứng.
2、Trọng lượng module và phương thức vận chuyển là điểm khởi đầu thực tế để đánh giá địa hình
Trọng lượng từng kiện quyết định cách tổ chức vận chuyển, và cách vận chuyển quyết định địa hình cần có điều kiện gì. Module động lực 180–260 kg và module dung dịch khoan 86 kg có mức độ xử lý khác nhau tại hiện trường: loại trước thường cần phương tiện hỗ trợ để trung chuyển, loại sau có nhiều dư địa hơn cho việc tổ chức thủ công. Tài liệu không nêu kích thước ngoài và giao diện vận chuyển cụ thể của từng module, do đó không thể dựa vào đó để đánh giá một tuyến đường cụ thể có khả thi hay không.
Trước khi mua hoặc đưa thiết bị vào công trường, cần xác minh với nhà sản xuất những nội dung sau: danh sách trọng lượng từng module có đầy đủ không, module có điểm móc cẩu hoặc tay xách vận chuyển không, việc tháo lắp có cần dụng cụ chuyên dụng không, và yêu cầu của trình tự lắp đặt đối với bố trí mặt bằng. Những thông tin này hữu ích hơn cho quyết định tại hiện trường so với kết luận kiểu 'có thể sử dụng ở vùng núi hay không'.
3、Sau khi đến miệng lỗ khoan, vẫn phải có nền tảng tạm khả dụng
Kết cấu phân ly làm giảm ngưỡng vận chuyển vào công trường, không phải loại bỏ yêu cầu về vị trí đứng. Tài liệu nêu rõ, trước khi thi công vẫn phải đánh giá độ ổn định của sườn núi, đá rơi, đường mùa mưa, tuyến vận chuyển thủ công và khả năng chịu tải của nền tảng tạm. Điều này cho thấy thiết bị đến nơi không đồng nghĩa với việc có thể bắt đầu khoan.
Các điều kiện cần đáp ứng gần miệng lỗ khoan đại khái bao gồm: không gian thao tác để đặt và kết nối module, chiều cao cần thiết để nâng hạ giá khoan, điều kiện chịu lực của đế khi thi công lỗ khoan xiên, và vị trí bố trí module dung dịch khoan. CR600P hỗ trợ khoan 45°–90°; ở trạng thái khoan xiên, hướng chịu lực của giá khoan và đế khác với lỗ khoan thẳng đứng. Tài liệu yêu cầu đảm bảo ổn định giá khoan và đế trước khi thi công lỗ khoan xiên, nhưng không đưa ra phạm vi cho phép của góc mặt dốc.
4、Các yếu tố ảnh hưởng đến thời gian lắp đặt có liên quan đến địa hình
Tài liệu đề cập thời gian lắp đặt nhanh nhất khoảng 30 phút, đồng thời nêu rõ thời gian thực tế sẽ chịu ảnh hưởng của khoảng cách vận chuyển, điều kiện địa hình, mức độ thành thạo của nhân viên và thiết bị phụ trợ. Trong các yếu tố này, 'điều kiện địa hình' và 'khoảng cách vận chuyển' liên quan trực tiếp đến hình thái địa hình được thảo luận trong bài viết này: đoạn vận chuyển cuối cùng từ module đến miệng lỗ khoan, vị trí đặt có thuận tiện không, chi tiết kết nối có dễ tiếp cận không, đều sẽ thay đổi thời gian tháo lắp thực tế. Do đó, giá trị 30 phút nên được coi là tham chiếu khi các điều kiện được đáp ứng, không phải cam kết cho mọi địa hình.
5、Các thông số có thể liên hệ với địa hình
| Hạng mục | Giá trị thông số | Liên hệ với điều kiện địa hình |
|---|---|---|
| Module động lực | 180–260 kg | Kiện đơn lớn nhất trong tổ chức vận chuyển và trung chuyển |
| Module vận hành | 125 kg | Yêu cầu về không gian vận chuyển và kết nối |
| Module dầu thủy lực (kể cả dầu) | 140 kg | Vận chuyển kèm dầu, bố trí cần xét rò rỉ và quản lý dầu bẩn |
| Module dung dịch khoan | 86 kg | Liên quan đến bố trí tuần hoàn dung dịch khoan tại miệng lỗ |
| Tổng trọng lượng | 1200 kg | Tổng các module, không đại diện cho tải trọng vận chuyển một lần |
| Góc khoan | 45°–90° | Vị trí khoan xiên đặt yêu cầu khác cho đế và nền tảng |
Các thông số trong bảng lấy từ tài liệu công khai của CR600P. Tài liệu không đưa ra kích thước ngoài của máy, chiều cao giá khoan hay kích thước bao bì vận chuyển, do đó không thể dựa vào đó để suy ra kết luận về khả năng tiếp cận của một địa hình cụ thể.
6、Loại địa hình 'thường có thể vào được' và loại phải xác nhận riêng
Theo tài liệu hiện có, có thể phân biệt như sau:
- Tuyến lưu thông có thể chia đoạn, không cần máy nguyên chiếc đi qua liên tục, và có thể vận chuyển từng module đến gần miệng lỗ khoan ở vùng núi, vùng rừng — thuộc tình huống được xem xét khi thiết kế kết cấu phân ly.
- Các dự án có vị trí lỗ khoan phân tán, cần thay đổi lỗ khoan thường xuyên và giảm khối lượng làm đường — phương thức tháo lắp và vận chuyển module tương ứng với tổ chức thi công này.
- Địa hình cần lưu thông trên mặt dốc khá đứng, vượt qua khe núi hoặc phụ thuộc vào thiết bị cẩu để trung chuyển — tài liệu không đưa ra thông số tương ứng, phải xác minh từng hạng mục.
- Địa hình gần miệng lỗ khoan không thể hình thành nền tảng tạm khả dụng, hoặc không thể đánh giá độ ổn định của sườn núi — không thuộc phạm vi mà thông số thiết bị có thể trả lời.
7、Những phần cần xác minh với nhà sản xuất và chưa được nêu trong tài liệu
- Kích thước ngoài, phương thức đóng gói và giao diện vận chuyển khuyến nghị của từng module;
- Yêu cầu về diện tích tối thiểu và độ dốc mặt đất cho công tác tháo lắp;
- Yêu cầu hỗ trợ hoặc cố định cụ thể của giá khoan và đế ở trạng thái khoan xiên;
- Khoảng cách bố trí cho phép giữa module dung dịch khoan, module động lực và miệng lỗ khoan;
- Khoảng thời gian lắp đặt thực tế theo các phương thức tổ chức vận chuyển khác nhau.
Những câu hỏi này không có giá trị công khai để tra cứu, thuộc nội dung cần xác nhận từng hạng mục trước khi vào công trường. Việc thiết bị có phù hợp với một vị trí lỗ khoan cụ thể hay không, cuối cùng vẫn nên dựa trên điều kiện địa chất tại hiện trường, tình hình thực tế của tuyến vận chuyển và kết quả xác nhận của nhà sản xuất.
