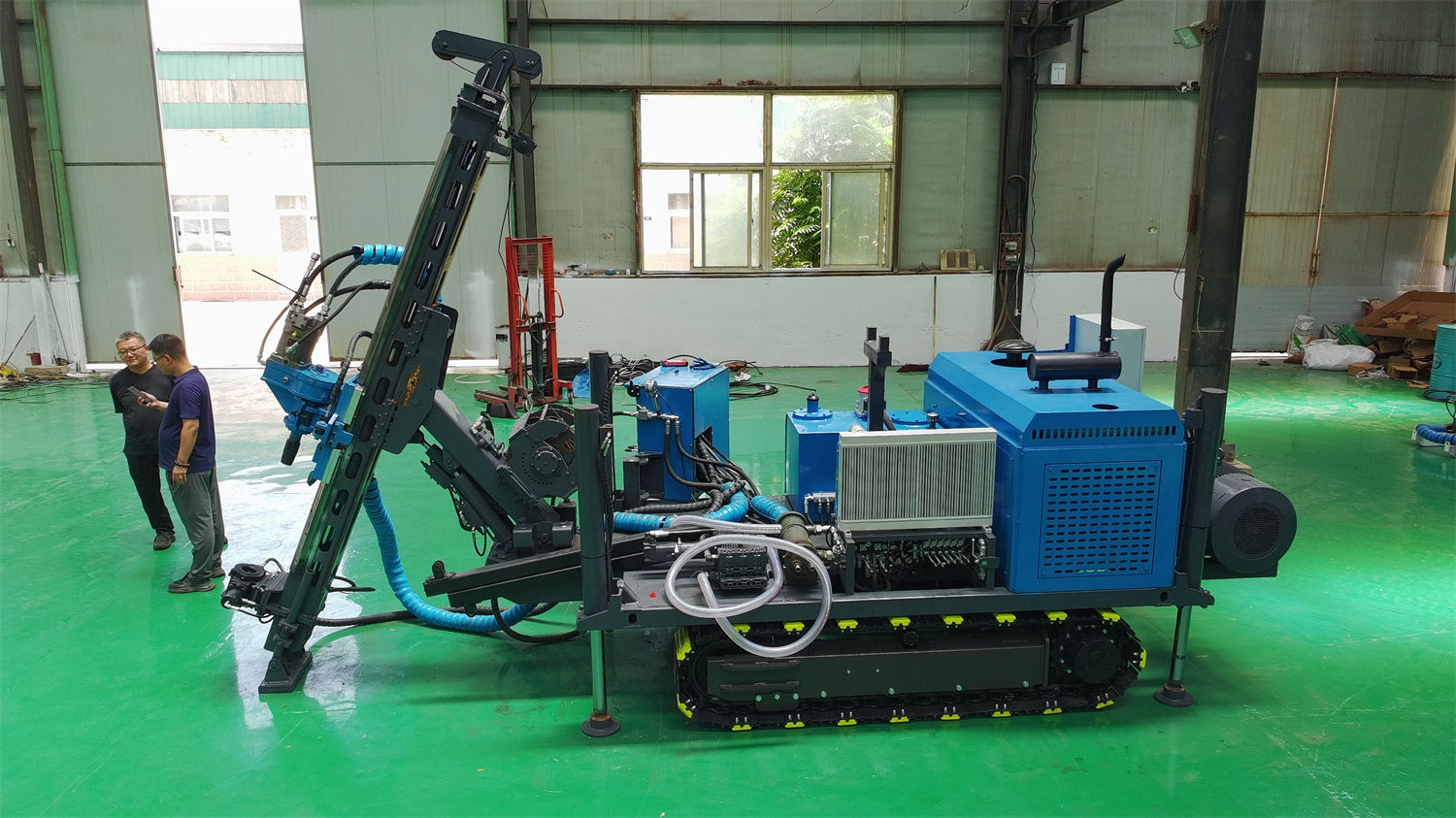

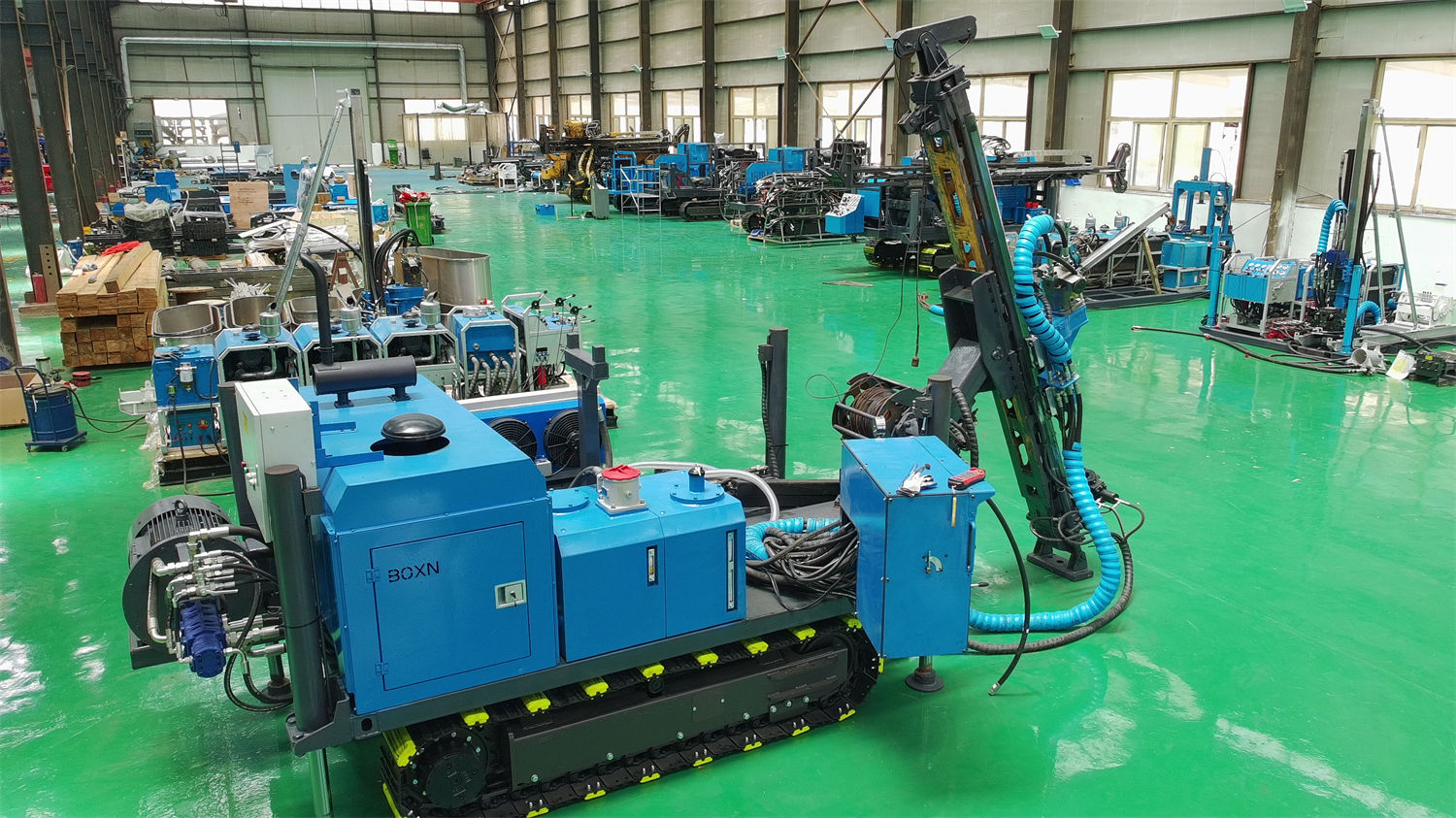

CR600I là máy khoan lõi bánh xích tích hợp toàn thủy lực cấp 600m. Tài liệu trên trang này cung cấp chiều sâu khoan tham khảo cho BQ/NQ/HQ lần lượt là BQ 800m, NQ 600m, HQ 300m, góc khoan 45°–90°, mô-men xoắn tối đa đầu động lực 960 N·m, cột khoan gấp, hành trình tiến 1,9m, tời cáp có dung lượng cáp 800m. Xoay quanh câu hỏi "cách tính toán hiệu quả của cột khoan gấp và di chuyển bằng bánh xích trong dự án nhiều lỗ khoan vùng núi", không thể chỉ nhìn vào một con số chiều sâu khoan duy nhất, mà nên so sánh thời gian di chuyển, thời gian phụ trợ và thời gian làm việc trong lỗ khoan theo cùng một tiêu chí. Nội dung dưới đây được tổng hợp dựa trên tài liệu sản phẩm đã được xác minh trên trang này, không đề cập đến các trường hợp khách hàng hoặc dữ liệu đo đạc hiện trường chưa được xác nhận.
I. Trước tiên cần xác định rõ giới hạn cấu hình của CR600I
Trong ý nghĩa mã hiệu CR600I, CR đại diện cho máy khoan lõi, 600 đại diện cho chiều sâu khoan tham khảo cỡ N là 600m, I đại diện cho kết cấu tích hợp. Tài liệu trên trang này cũng liệt kê hai chiều sâu khoan tham khảo BQ 800m và HQ 300m, cho thấy khả năng của cùng một thiết bị không giống nhau dưới các cỡ cần khoan và hệ thống lấy lõi khác nhau. Chiều sâu khoan thực tế đạt được còn bị ảnh hưởng bởi góc khoan, tính nguyên vẹn của địa tầng, trọng lượng cần khoan, dụng cụ trong lỗ, tính năng dung dịch khoan, độ ổn định thành lỗ và phương thức vận hành, do đó trong trao đổi mua hàng nên tránh coi giá trị tham khảo của một cỡ là giá trị đảm bảo cho mọi điều kiện làm việc.
Về mặt kết cấu, CR600I tích hợp hệ thống động lực, hệ thống thủy lực, đầu động lực, cột khoan và cơ cấu tiến, bộ kẹp, tời cáp, hệ thống tuần hoàn dung dịch và cơ cấu di chuyển bánh xích trên cùng một nền tảng. Định hướng kết cấu này giống với CR800I đang bán trên trang này, đều là máy khoan lõi tích hợp dòng "I", nhưng hai loại không thuộc cùng một mã hiệu, thông số không thể thay thế cho nhau. Đối với dự án nhiều lỗ khoan vùng núi, giá trị thảo luận chính của kết cấu tích hợp nằm ở việc giảm khối lượng lắp ráp tại hiện trường và kết nối lặp lại của thiết bị phân tách, chứ không thay thế việc đánh giá điều kiện đường xá, nền tảng và địa tầng.
II. Những thay đổi có thể tính toán do cột khoan gấp mang lại
Cột khoan CR600I sử dụng kết cấu gấp, hành trình tiến 1,9m, có thể xử lý cần khoan 1,5m, tốc độ tiến hỗ trợ điều chỉnh nhanh và chậm, lực tiến 42 kN, lực nâng 130 kN. Cột khoan gấp trong thảo luận mua hàng thường tương ứng với việc giảm chiều cao trạng thái vận chuyển và giảm độ khó di chuyển, nhưng tài liệu trên trang này không cung cấp kích thước ngoại hình vận chuyển cụ thể trước và sau khi gấp, do đó không thể trực tiếp quy đổi thành "có thể đi qua đường hẹp bao nhiêu" hoặc "tiết kiệm được bao nhiêu giờ".
Điều có thể tính toán là thời gian liên quan đến chiều dài cần khoan: hành trình tiến 1,9m, xử lý cần khoan 1,5m, nghĩa là giữa một lần hành trình tiến và chiều dài một cần khoan có mối quan hệ cố định. Trong lỗ khoan có chiều sâu tham khảo cỡ N 600m, ước tính theo cần khoan 1,5m, số lần thêm cần lý thuyết liên quan trực tiếp đến độ sâu lỗ khoan; càng nhiều lỗ khoan, tỷ lệ thời gian phụ trợ tích lũy cho tháo lắp cần, thêm cần, lấy lõi và thao tác miệng lỗ càng cao. Liệu cột khoan gấp có thực sự nâng cao hiệu quả hay không phụ thuộc vào việc dự án có thể tổ chức khoảng cách giữa các lỗ khoan, số lượng nền tảng và tuyến di chuyển thành vận hành liên tục hay không.
Các vấn đề về cột khoan nên xác nhận với nhà sản xuất trước khi mua
- Chiều cao tổng thể của trạng thái gấp và trạng thái làm việc lần lượt là bao nhiêu, khi vận chuyển có cần tháo rời bộ phận cục bộ không.
- Cột khoan gấp và mở được thực hiện bằng những động tác nào, có nằm trong phạm vi điều khiển từ xa không dây không.
- Thứ tự trước sau giữa điều chỉnh góc 45°–90° và động tác gấp, khoảng không gian cần thiết và điều kiện hỗ trợ phụ trợ.
- Chiều dài cần khoan đi kèm hành trình tiến 1,9m, phương thức thêm cần và không gian thao tác tại chỗ.
III. Tính toán hiệu quả di chuyển bằng bánh xích nên bao gồm những mục nào
CR600I sử dụng khung gầm bánh xích, tài liệu trên trang này mô tả các kịch bản áp dụng bao gồm đường mòn khu mỏ, vùng núi, đồi, đường sỏi đá, mặt đất bùn và các kịch bản thăm dò cần di chuyển lỗ khoan thường xuyên. Khi tính toán hiệu quả dự án nhiều lỗ khoan vùng núi, bên mua có thể chia chu kỳ một lỗ khoan thành nhiều khoảng thời gian có thể xác nhận từng mục:
| Mục tính toán | Cơ sở liên quan đến cấu hình CR600I | Nội dung tài liệu chưa đề cập, cần xác nhận tại hiện trường |
|---|---|---|
| Di chuyển giữa các lỗ khoan | Khung gầm bánh xích, kết cấu tích hợp giảm cẩu lắp phân tách | Tốc độ di chuyển thực tế, giới hạn độ dốc, chiều rộng đường và khả năng chịu tải |
| Mở cột khoan và điều chỉnh góc | Cột khoan gấp, hỗ trợ 45°–90° | Thời gian mở cần thiết, khoảng không gian và yêu cầu san phẳng |
| Khoan và tiến | Hành trình tiến 1,9m, lực tiến 42 kN, lực nâng 130 kN | Áp lực khoan, tốc độ quay và lựa chọn mũi khoan tương ứng điều kiện địa tầng |
| Lấy lõi và quản lý cần khoan | Lấy lõi bằng cáp, cáp thép 6 mm, dung lượng cáp 800m, lực nâng 11 kN, tốc độ nâng 98 m/phút | Ảnh hưởng thực tế của độ sâu lỗ, độ xiên lỗ và điều kiện thành lỗ đến thao tác lấy lõi |
| Dung dịch khoan và tuần hoàn | Lưu lượng tham khảo hệ thống dung dịch 100 L/phút, áp suất 7 MPa | Điều chỉnh dung dịch và biện pháp bảo vệ thành lỗ dưới đới phá hủy, tầng mất dung dịch |
Cách sử dụng bảng này không phải là cộng các mục để ra một thời hạn cố định, mà là kiểm tra xem những khâu nào thiếu dữ liệu có thể xác minh. Ví dụ tốc độ di chuyển, độ dốc có thể leo của khung gầm bánh xích không được liệt kê trong tài liệu trên trang này, thì không nên tự suy đoán thời gian di chuyển vùng núi; cách làm có thẩm quyền là yêu cầu nhà sản xuất cung cấp tài liệu vận chuyển và di chuyển tổng thể có thể xác minh trong trao đổi mua hàng, đồng thời kết hợp với điều kiện đo đạc thực tế của đường dự án để đánh giá.
IV. Ý nghĩa của đầu động lực và tời cáp đối với "nhiều lỗ khoan"
Đầu động lực CR600I có mô-men xoắn tối đa 960 N·m, tốc độ quay tối đa 1150 vòng/phút, chuyển đổi bánh răng sang truyền động trực tiếp/1:2.4, và hỗ trợ dịch chuyển ngang thủy lực. Tốc độ quay cao phù hợp với khoan lấy lõi kim cương, hiệu quả thực tế phụ thuộc vào sự phù hợp giữa mũi khoan, tốc độ quay, lực tiến và thông số dung dịch. Dịch chuyển ngang đầu động lực có thể tạo không gian làm việc cho tháo lắp cần khoan, thao tác miệng lỗ, xử lý dụng cụ lấy lõi và bảo trì, điều này sẽ ảnh hưởng lặp lại đến nhịp thao tác miệng lỗ trong thi công liên tục nhiều lỗ khoan.
Hệ thống tời cáp sử dụng cáp thép 6 mm, dung lượng cáp 800m, lực nâng 11 kN, tốc độ nâng 98 m/phút. Lấy lõi bằng cáp có thể thu hồi ống trong và lõi đá mà không cần thường xuyên nâng toàn bộ cần khoan, giảm thời gian phụ trợ. Đối với lỗ khoan cỡ N cấp 600m, dung lượng cáp 800m có dư lượng so với chiều sâu tham khảo; nhưng trong lỗ khoan xiên, thành lỗ không ổn định hoặc lực cản trong lỗ lớn, hiệu suất làm việc thực tế vẫn cần dựa trên điều kiện hiện trường.
Bộ kẹp có đường kính lỗ thông 127 mm, có thể tương thích với các hệ cần khoan phổ biến như NQ, HQ, PQ, NTW, HTW, sử dụng kẹp thủy lực kết hợp kết cấu chống tuột bằng trọng lượng nêm. Khi mua có thể kết hợp với cỡ cần khoan dự kiến sử dụng của dự án, kiểm tra từng mục mối quan hệ tương thích giữa bộ kẹp với cần khoan, đầu động lực với tời cáp, thay vì chỉ nhìn vào một thông số chiều sâu khoan duy nhất.
V. Danh sách cần xác nhận trước khi mua cho dự án nhiều lỗ khoan vùng núi
Điều kiện mặt bằng và thông hành
- Chiều rộng đường vận chuyển, độ dốc, bán kính cua, khả năng chịu tải cầu cống và điều kiện mặt đường vào.
- Kích thước nền tảng một lỗ khoan, khoảng cách giữa các nền tảng, khả năng chịu tải mặt đất và điều kiện thoát nước sườn dốc.
- Đường rừng hoặc đường mòn khu mỏ có cần dọn dẹp thêm không, đoạn di chuyển bánh xích có cần gia cố tạm thời không.
Tổ chức khoan và điều kiện địa tầng
- Cỡ đường kính lỗ khoan dự kiến và chiều sâu khoan tương ứng: một hoặc kết hợp các loại BQ 800m, NQ 600m, HQ 300m.
- Yêu cầu độ xiên lỗ khoan có nằm trong phạm vi 45°–90° không, và có cần bố trí kết hợp lỗ khoan thẳng đứng và lỗ khoan xiên không.
- Có đi vào đới phá hủy đứt gãy, đới nứt mạnh hoặc tầng mất dung dịch không, và phương án dung dịch tương ứng.
Trang thiết bị kèm theo và bảo đảm hiện trường
- Động cơ là diesel 4BTA3.9 loại 3,9 L bốn xi-lanh tăng áp phun trực tiếp, công suất định mức 97 kW, tốc độ định mức 2200 vòng/phút, làm mát bằng nước, hệ thống điện 24 V; điều kiện cung cấp nhiên liệu và bảo trì ngoài hiện trường cần được xác nhận đồng thời.
- Bơm chính lưu lượng tham khảo 220 L/phút, áp suất bơm chính 20 MPa; bơm phụ lưu lượng tham khảo 60 L/phút, áp suất bơm phụ 17 MPa; phương thức làm mát là làm mát bằng gió. Điều kiện tản nhiệt của hệ thống làm mát bằng gió trong môi trường nhiệt độ cao hoặc nhiều bụi cần xác nhận với nhà sản xuất.
- Hệ thống thủy lực được trang bị chức năng lọc áp suất cao, dùng để giảm mài mòn của chất ô nhiễm đối với bơm thủy lực, van điều khiển và phần tử chấp hành; chu kỳ thay lõi lọc và khả năng có sẵn phụ tùng thuộc các vấn đề dịch vụ cần xác minh trước khi mua.
- Toàn máy có thể được trang bị điều khiển từ xa không dây, dùng cho thao tác tách người và máy ở một số động tác; điều khiển từ xa không thể thay thế quản lý an toàn hiện trường, khi mua nên xác định rõ phạm vi phủ sóng điều khiển từ xa, động tác áp dụng cũng như yêu cầu cảnh giới hiện trường và chỉ huy thống nhất.
VI. Những cách đánh giá cần tránh khi lựa chọn cấu hình phổ biến
Thứ nhất, không coi chiều sâu khoan tham khảo cỡ N 600m trực tiếp tương đương với chiều sâu tạo lỗ thực tế dưới mọi địa tầng. Tài liệu trên trang này đã liệt kê ba giá trị tham khảo BQ 800m, NQ 600m, HQ 300m, và nêu rõ chiều sâu khoan thực tế bị ảnh hưởng bởi nhiều yếu tố.
Thứ hai, không đơn giản quy đổi cột khoan gấp và khung gầm bánh xích thành thời gian tiết kiệm cố định. Hai cấu hình này ảnh hưởng đến trạng thái vận chuyển, khối lượng lắp ráp hiện trường và phương thức di chuyển lỗ khoan, lợi ích cụ thể phụ thuộc vào đường xá, nền tảng và bố trí lỗ khoan, tài liệu trên trang này không cung cấp giá trị hiệu quả có thể trích dẫn trực tiếp.
Thứ ba, không mở rộng cấu hình của một mã hiệu cho toàn bộ dòng sản phẩm. CR600I và CR800I đều thuộc máy khoan lõi tích hợp, nhưng mã hiệu, định vị chiều sâu khoan và thông số độc lập với nhau, trong tài liệu mua hàng nên liệt kê từng mục theo mã hiệu cụ thể.
VII. Những vấn đề cần xác nhận thêm
Tính đến tài liệu hiện có trên trang này, các dữ liệu như kích thước ngoại hình vận chuyển, khả năng leo dốc, tốc độ di chuyển, trọng lượng tổng thể, mức tiêu thụ nhiên liệu, hiệu chuẩn khớp cụ thể giữa bơm dung dịch và động cơ, độ cao áp dụng và giới hạn nhiệt độ cao thấp của CR600I chưa được liệt kê trong tài liệu sản phẩm trên trang này. Những nội dung trên không thể bổ sung dựa trên kinh nghiệm, mà nên yêu cầu nhà sản xuất cung cấp tài liệu bằng văn bản trước khi mua, và đối chiếu từng mục với điều kiện đường xá, nền tảng, địa tầng đo đạc thực tế của dự án.
Đối với dự án khoan lõi nhiều lỗ khoan vùng núi, các sự kiện xác định có thể thảo luận của CR600I tập trung ở kết cấu bánh xích tích hợp, cột khoan gấp, hành trình tiến 1,9m, đầu động lực 960 N·m, tời cáp dung lượng 800m, bộ kẹp 127 mm, góc khoan 45°–90° và ba chiều sâu khoan tham khảo cỡ BQ/NQ/HQ. Tính toán hiệu quả nên triển khai xoay quanh các cấu hình có thể xác minh này, đánh dấu rõ các khâu thiếu căn cứ là cần xác nhận, thay vì đưa ra kết luận về thời hạn hoặc chi phí có vẻ chính xác.
