Việc dự trữ phụ tùng máy khoan giếng nước dễ rơi vào hai thái cực: một là liệt kê theo kiểu "mua hết các phụ tùng thông dụng", vừa chiếm vốn vừa dễ để dầu mỡ hết hạn; hai là chỉ dự trữ mũi khoan, đến khi bơm bùn hoặc đường ống áp lực cao gặp sự cố thì toàn bộ máy phải dừng. Cách phân loại thực tế hơn là trước tiên phân biệt hai loại bộ phận — một loại tiêu hao liên tục theo tiến độ khoan, mức tiêu thụ tương đối có thể dự đoán, ví dụ mũi khoan, ren, phớt; loại còn lại bản thân không nhất thiết thay thế thường xuyên, nhưng một khi thiếu thì không có phương án thay thế, ví dụ phụ tùng dễ hỏng của bơm bùn, đầu nối ống gió áp lực cao, dầu bôi trơn búa DTH. Loại trước phù hợp dự trữ theo kế hoạch, loại sau phù hợp dự trữ theo số bộ tối thiểu có thể sử dụng.
Cần lưu ý rằng tài liệu sản phẩm hiện có của trang này đối với các model WR260, WR750S có đề cập đến khả năng khoan, khung gầm, động lực và một số lưu ý bảo dưỡng hàng ngày, nhưng không liệt kê từng mã hiệu, thông số và số lượng dự trữ khuyến nghị của phụ tùng. Do đó bài viết này chỉ có thể dựa trên các bộ phận và mục đã xuất hiện trong tài liệu để tổ chức cách kiểm tra, mã hiệu cụ thể, vật liệu, tuổi thọ và số lượng phải do sổ tay phụ tùng của nhà sản xuất hoặc xác nhận bằng văn bản, không thể thay thế bằng danh mục của model khác.
Trước tiên xem các bộ phận được đề cập rõ trong tài liệu, sau đó mới bàn đến phạm vi dự trữ
Mục bảo dưỡng của WR260 có đề cập: trước khi thi công hàng ngày nên kiểm tra động cơ, hệ thống thủy lực, đầu quay, tháp khoan, tời và ống gió áp lực cao; trong quá trình làm việc quan sát áp lực gió, thải mùn, nước hồi và nhiệt độ thiết bị; sau khi kết thúc vệ sinh bùn và bụi, đồng thời kiểm tra ren cần khoan, bôi trơn búa DTH và đầu nối thủy lực. Tài liệu WR750S đề cập có thể tùy chọn bơm bùn, bơm ly tâm, máy phát điện và bơm foam, đồng thời nhấn mạnh rằng lỗ khoan sâu cấp 750 m một khi thải mùn không thông, cặn lắng và nghiền lặp lại sẽ làm tăng đáng kể mô-men xoắn và tiêu hao năng lượng.
Hai đoạn thông tin này kết hợp lại đã đưa ra một ranh giới đáng tin cậy hơn so với "liệt kê danh sách theo cảm tính": phạm vi dự trữ ít nhất phải bao gồm ren cần khoan và dụng cụ khoan, bôi trơn búa DTH, đầu nối thủy lực, ống gió áp lực cao, các bộ phận liên quan đến bơm bùn/ly tâm/foam. Còn mỗi loại cụ thể dự trữ những chi tiết nào, tài liệu không triển khai, thuộc nội dung cần xác nhận.
Phụ tùng dễ hỏng: chia thành hai nhóm theo "có tiêu hao theo tiến độ khoan hay không"
Nhóm thứ nhất: dụng cụ khoan và chi tiết trong lỗ tiêu hao liên tục theo tiến độ khoan
Đây là phần chính của dự trữ. Trong khoan búa DTH, mũi khoan tác động trực tiếp lên địa tầng, mài mòn liên quan đến tính chất đá, lưu lượng gió, kiểm soát lực đẩy; ren cần khoan chịu tải trong quá trình lắp tháo lặp lại, tài liệu yêu cầu rõ kiểm tra ren cần khoan sau khi thi công, do đó dụng cụ sửa ren, dưỡng ren tương ứng và đầu nối dự phòng thường cần nằm trong kế hoạch. Bôi trơn búa DTH cũng được liệt kê riêng, cho thấy dầu bôi trơn thuộc vật tư tiêu hao chứ không phải tùy chọn.
- Mũi khoan: phù hợp theo tính chất đá chính và đường kính mục tiêu của dự án, dự án có tỷ lệ đá cứng cao mài mòn nhanh hơn, nên xác định số lượng cơ sở kết hợp với kế hoạch khoan.
- Cần khoan và chi tiết liên quan đến ren: dự án lỗ sâu có số lượng cần khoan nhiều, dụng cụ sửa ren và đầu nối dự phòng nên đồng nhất với thông số cần khoan.
- Vật liệu bôi trơn búa DTH: chuẩn bị theo yêu cầu của nhà sản xuất búa DTH, các model khác nhau không được trộn lẫn, tài liệu của trang này không đưa ra nhãn hiệu và định lượng cụ thể.
- Phớt và chi tiết cao su dễ hỏng: phớt tại đầu nối thủy lực, giao diện ống gió áp lực cao, thuộc bộ phận có thể cần thay ngay sau khi dừng máy.
Nhóm thứ hai: bộ phận không nhất thiết thay hàng ngày, nhưng thiếu là dừng máy

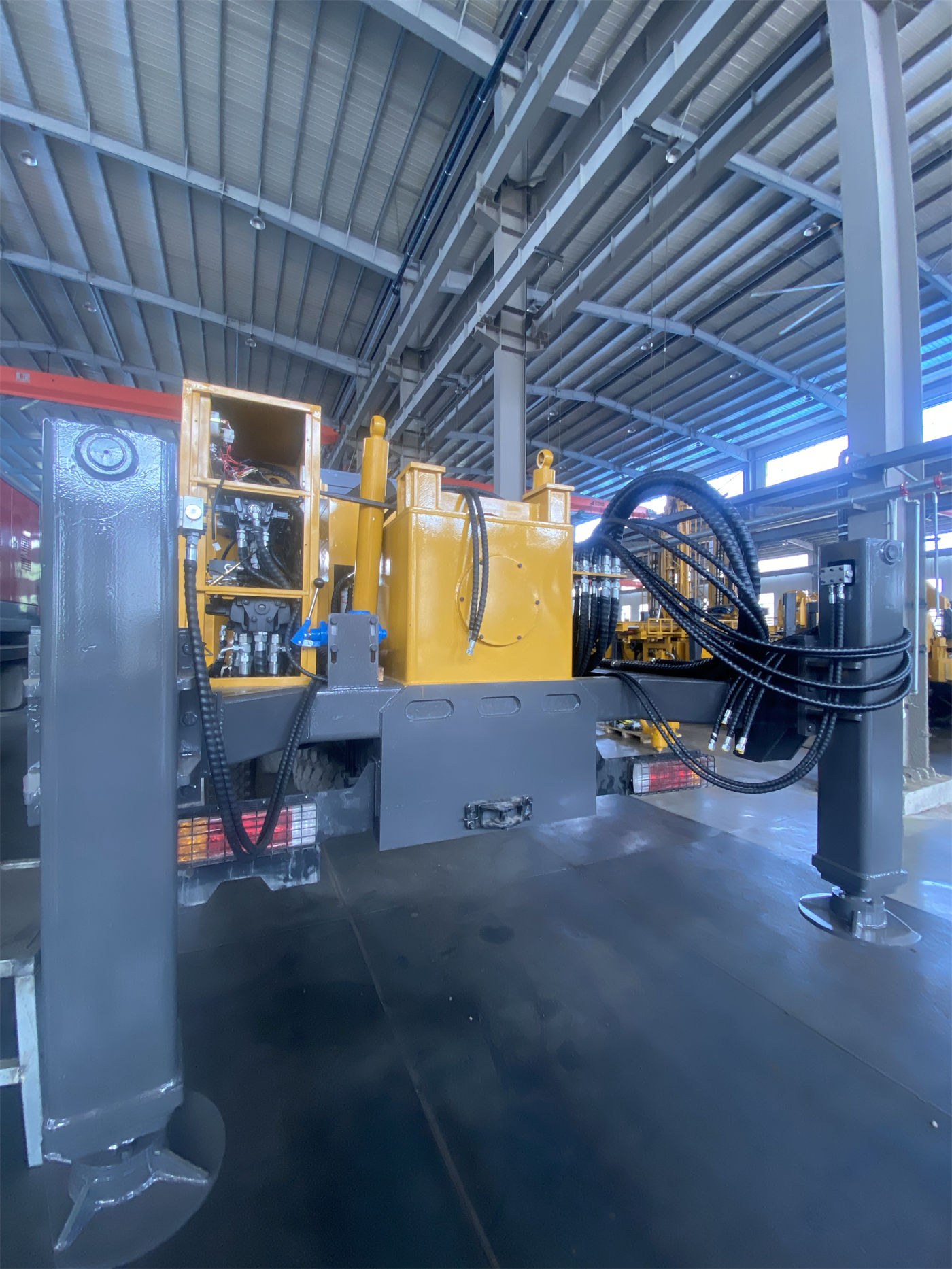

Đặc điểm chung của loại bộ phận này là: bình thường không thấy tiêu hao, một khi hư hỏng, hiện trường thường không có phương án thay thế. Tài liệu WR260 đề cập hành trình chân chống cao 1,4 m, lực nâng tời phụ 1,5 T, các cơ cấu chấp hành thủy lực này một khi ống mềm thủy lực, đầu nối và phớt tương ứng gặp vấn đề sẽ ảnh hưởng trực tiếp đến việc định vị và cẩu nâng thiết bị. WR750S có chân chống thủy lực hành trình 1,6 m, tời phụ 2,5 T, dự án lỗ sâu dài kỳ phụ thuộc vào loại bộ phận này rõ ràng hơn.
Bộ phận hệ thống bùn: logic dự trữ khác với phụ tùng dễ hỏng
Bơm bùn, bơm ly tâm, bơm foam trong tài liệu xuất hiện dưới dạng tùy chọn, nghĩa là không phải máy nào cũng được trang bị. Trước khi dự trữ phải xác nhận máy này thực tế lắp những loại bơm nào, model và phương thức dẫn động, sau đó chuẩn bị phụ tùng theo loại bơm, không thể lấy "máy khoan giếng nước thông dụng" làm tiền đề.
Trong hệ thống bùn có mấy loại bộ phận cần xem xét riêng:
- Phụ tùng dễ hỏng của bơm: van bơm, sơ mi xy-lanh, piston, chi tiết phớt thuộc loại mài mòn điển hình, tuổi thọ liên quan trực tiếp đến hàm lượng cát, nồng độ và lưu lượng bùn. Dự án có nhiều lớp phủ rời rạc phụ thuộc vào hệ thống bùn hơn, nhịp tiêu hao cũng nhanh hơn.
- Đường ống và đầu nối: đường ống bùn, ống mềm áp lực cao và đầu nối tiếp xúc lâu dài với môi trường chứa pha rắn, thuộc loại cần dự trữ đầu nối, kẹp và phớt.
- Liên quan đến foam: địa tầng rò gió nghiêm trọng có thể dùng foam hỗ trợ, bơm foam và đường ống kèm theo thuộc bộ phận chỉ dùng ở địa tầng đặc thù, có dự trữ hay không phụ thuộc dự án có thực sự gặp loại địa tầng này không.
Tài liệu của trang này không đưa ra model bơm, dải lưu lượng và danh mục phụ tùng dễ hỏng cụ thể, cũng không đưa ra dữ liệu tuổi thọ bơm bùn, loại nội dung này không phù hợp để suy đoán ở đây, nên trực tiếp yêu cầu nhà sản xuất cung cấp sổ tay phụ tùng tương ứng với model.
Số lượng dự trữ nên tính theo điều kiện dự án, không phải theo số lượng máy
Cùng một máy WR260, trọng điểm dự trữ ở các dự án khác nhau không giống nhau. Có thể bắt đầu từ mấy điều kiện:
| Điều kiện dự án | Ảnh hưởng đến trọng điểm dự trữ |
|---|---|
| Địa tầng chủ yếu là đá cứng nguyên khối | Mũi khoan, bôi trơn búa DTH và bộ phận đường gió tiêu hao nổi bật hơn |
| Lớp phủ phía trên dày, nhiều cát hoặc sỏi | Phụ tùng dễ hỏng bơm bùn, phớt đường ống và vật tư bảo vệ thành tiêu hao nhanh hơn |
| Lỗ khoan sâu, số lượng cần khoan nhiều | Chi tiết ren cần khoan, dụng cụ nâng và chi tiết tời chiếm nhiều hạn mức dự trữ hơn |
| Hiện trường xa, chu kỳ tiếp tế dài | Nên tăng lượng dự trữ chi tiết dừng máy then chốt, không nên chất đống chi tiết không then chốt |
| Tầng chứa nước phun mạnh hoặc rò gió nghiêm trọng | Foam, ống chống và vật tư công nghệ có cần chuẩn bị trước hay không, cần xác nhận phương án công nghệ trước |
Nội dung trong bảng là mối quan hệ điều kiện được tổng hợp dựa trên sự khác biệt địa tầng và tùy chọn công nghệ được đề cập trong tài liệu, không cấu thành khuyến nghị số lượng cụ thể.
Các mục phụ tùng nên xác nhận với nhà sản xuất trước khi mua
- Ranh giới giữa danh mục phụ tùng kèm máy và phụ tùng mua riêng: những gì đã bao gồm trong phạm vi giao hàng, những gì cần đặt riêng.
- Mối tương ứng thông số cần khoan: tài liệu WR260 đề cập có thể lắp cần khoan 76 mm hoặc 89 mm, WR750S khuyến nghị cần khoan 102 mm và hỗ trợ cần khoan 6 m, phụ tùng nên đồng bộ theo thông số cần khoan thực tế.
- Yêu cầu bôi trơn búa DTH: thương hiệu, model, định lượng và chu kỳ thay, lấy tài liệu của nhà sản xuất búa DTH làm chuẩn.
- Tình hình chọn lắp thực tế của bơm bùn, bơm ly tâm, bơm foam, cùng danh mục phụ tùng dễ hỏng và tiêu chuẩn đánh giá thay thế tương ứng.
- Thông số, cấp áp lực và dạng giao diện của đầu nối thủy lực và ống gió áp lực cao, tránh không khớp thông số khi đến hiện trường.
- Tỷ lệ dự trữ khuyến nghị và điều kiện bảo quản của phụ tùng dễ hỏng, đặc biệt là yêu cầu hạn sử dụng của chi tiết cao su và dầu mỡ.
Tài liệu của trang này không cung cấp mã hiệu, số bộ phận, đơn giá và dữ liệu tuổi thọ của các phụ tùng trên, bên mua nên yêu cầu nhà sản xuất cung cấp bằng văn bản sổ tay phụ tùng tương ứng với máy này, đồng thời xác định rõ chu kỳ cung cấp. Các model có cấu hình tùy chọn, đặc biệt không được áp dụng trực tiếp danh mục của model khác hoặc danh mục thông dụng.
Phần tài liệu còn thiếu và lưu ý sử dụng
Phạm vi phụ tùng đề cập trong bài viết này chỉ đến từ các bộ phận bảo dưỡng và mục tùy chọn được đề cập trong tài liệu sản phẩm máy khoan giếng nước HJH WR260, WR750S, không bao gồm phụ tùng của model khác không xuất hiện trong tài liệu. Tên phụ tùng, số lượng, chu kỳ thay thế và tiêu chuẩn đánh giá không được liệt kê từng mục trong tài liệu, bài viết này không bổ sung.
Yêu cầu an toàn liên quan đến thay thế phụ tùng và vận hành thiết bị nên lấy quy trình vận hành của nhà sản xuất và chế độ quản lý hiện trường làm chuẩn. Trong quá trình khoan, nhân viên không được lại gần cần khoan quay, cơ cấu gia áp xích và phạm vi dao động của tháp khoan; trước khi thay dụng cụ khoan, kiểm tra hệ thống thủy lực hoặc xử lý đường ống, phải dừng máy và giải phóng áp lực liên quan. Trên đây là lưu ý an toàn chung, các bước cụ thể phải lấy sổ tay vận hành chính thức làm chuẩn.
