Trong hợp đồng mua sắm máy khoan giếng nước, cần làm rõ những mục nào dễ bị bỏ sót về phạm vi giao h

Tranh chấp trong hợp đồng mua sắm máy khoan giếng nước phần lớn không nằm ở giá cả hay thông số máy chính, mà nằm ở ba loại nội dung: phạm vi giao hàng, phụ tùng kèm theo và dịch vụ đào tạo. Một khi model máy chính đã được ghi rõ, hai bên ít khi thay đổi; điều thực sự dễ bị bỏ sót là những gì được coi là kèm theo, những gì là tùy chọn, những gì bên mua phải tự chuẩn bị, và đào tạo cụ thể là đào tạo gì, ở đâu, đến mức độ nào. Bài viết này dựa trên tài liệu kết cấu của máy khoan giếng nước loại kéo theo, loại gắn xe và loại bánh xích của website này để giải thích các mục cụ thể cần làm rõ trong ba phần này.

I. Phạm vi giao hàng: Trước tiên phân biệt máy hoàn chỉnh, phụ kiện kèm theo, cấu hình tùy chọn và phụ tùng đi kèm

Nếu phạm vi giao hàng trong hợp đồng chỉ ghi một model, khi thực hiện dễ xảy ra hai sai lệch: bên mua cho rằng tháp khoan, động lực, bơm bùn, tời đều được bao gồm, trong khi bên bán có thể cho rằng một số thuộc dạng tùy chọn. Kết cấu máy khoan giếng nước rất khác nhau, phải liệt kê từng model một.

1. Bản thân máy hoàn chỉnh cần ghi rõ hình thức kết cấu và thành phần chính

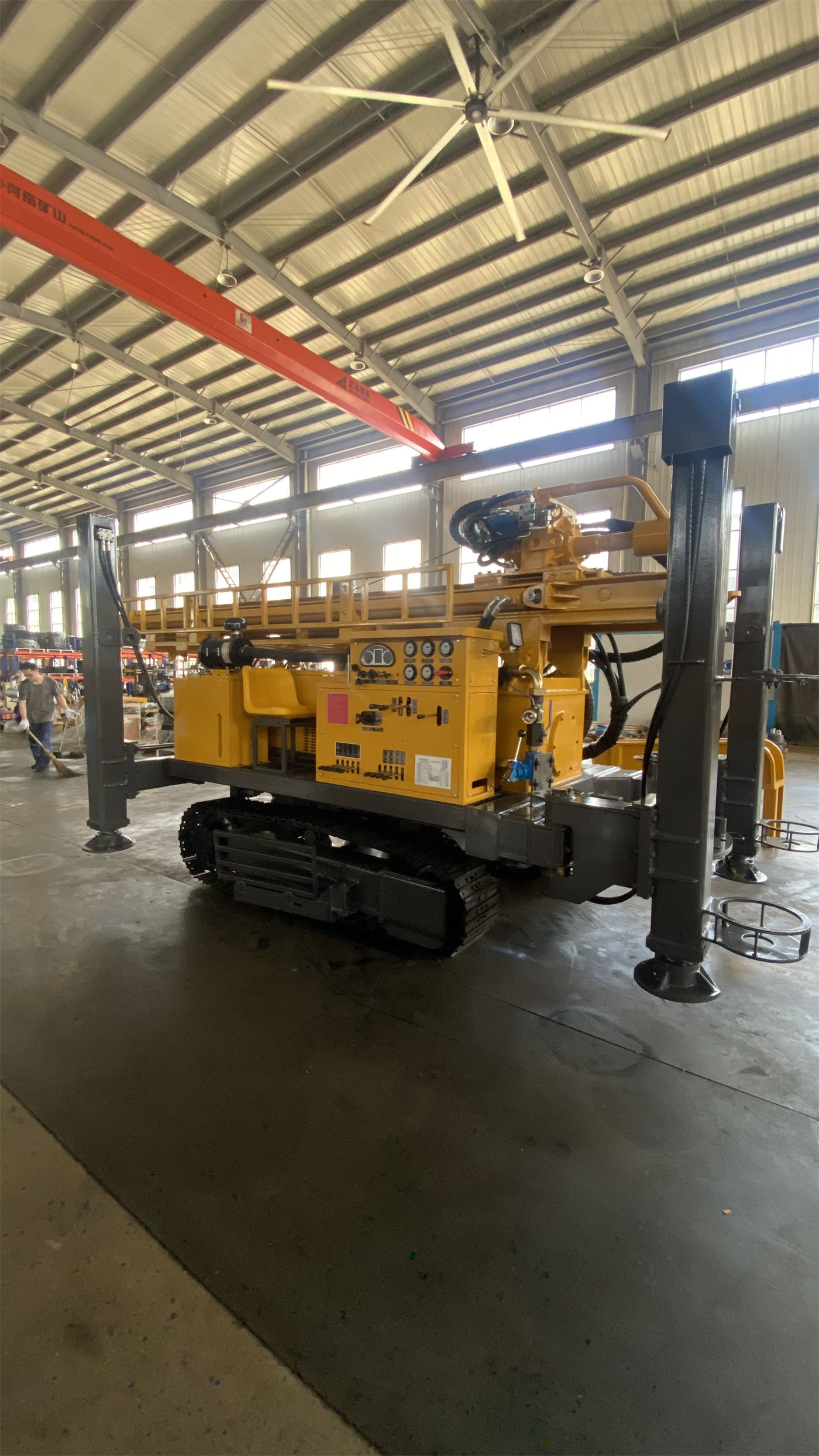

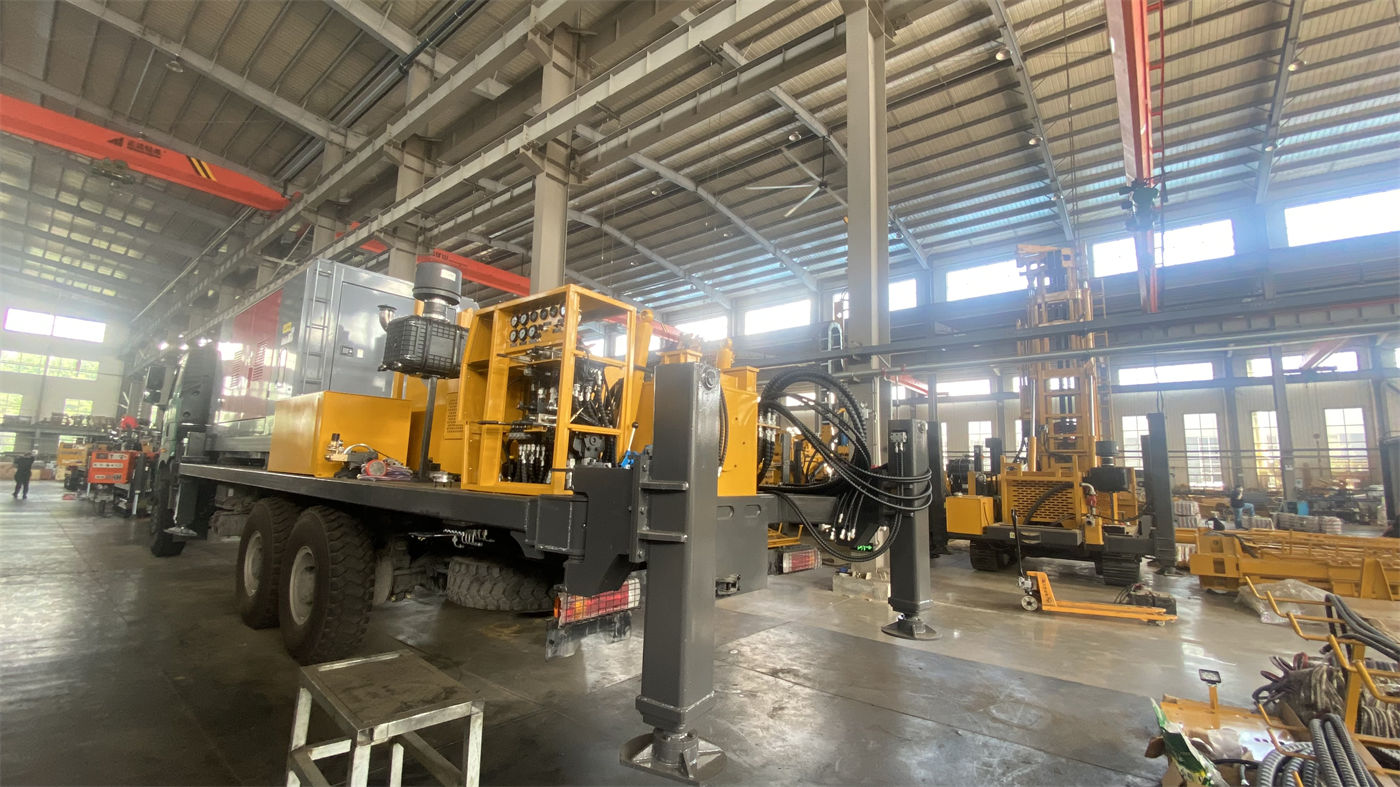

• Hình thức lắp đặt: là loại kéo theo, loại gắn xe hay loại bánh xích. Ví dụ WRTR1000, WRTR600 là máy khoan bàn xoay loại kéo theo; WRT1200, WRT1000, WRT600, WRT1000 là kết cấu tháp thẳng gắn xe; WR400RC, WR500RC-CS3, WR500RCE, WR600RC là loại bánh xích.
• Hình thức tháp: máy bàn xoay liên quan đến tháp kiểu K thủy lực co giãn và tháp co giãn được, như WRTR1000 tổng chiều cao tháp 19,5 m, chiều cao hiệu dụng 18,482 m, tải trọng tối đa 60 T; WRTR600 có hai phiên bản tháp ngắn và tháp dài, tháp ngắn chiều cao hiệu dụng 12 m, tháp dài chiều cao hiệu dụng 15 m. Máy tháp thẳng như WRT1200, WRT1000, WRT600 nhấn mạnh kết cấu tháp thẳng. Hình thức tháp khác nhau dẫn đến kích thước vận chuyển và yêu cầu khoảng không gian tại công trường cũng khác nhau.
• Động lực và truyền động: model động cơ diesel, công suất và tốc độ định mức cần được ghi vào hợp đồng. Ví dụ WRTR1000 sử dụng động cơ diesel Cummins 269 kW, WRT1200 có thể cấu hình động lực diesel 220 kW hoặc 264 kW, WR500RC-CS3 và WR600RC-CS3 sử dụng động cơ Cummins 132 kW, WR400RC sử dụng động cơ Yuchai 92 kW. Các model có nhiều lựa chọn động lực phải ghi rõ cấu hình cuối cùng.
• Thông số quay và nâng: mô-men xoắn và tốc độ bàn xoay của máy bàn xoay, như WRTR1000 là 25 kN·m, 37/52/84/145 r/min; WRTR600 là 13,8/9,2/6,2 kN·m, 38/57/85 r/min. Máy đầu động lực như WRT1200 là 24000/12000 N·m hai chế độ, 75/150 r/min; WRT1000 là 20000/10000 N·m, 70/140 r/min. Những thông số này quyết định trực tiếp khả năng đạt đường kính lỗ và độ sâu khoan mong muốn.
• Bơm bùn hoặc máy nén khí đi kèm: WRTR1000 đi kèm bơm bùn BW1200/7, áp suất tối đa 7 MPa, lưu lượng 1200 L/min; WRTR600 đi kèm bơm bùn 3NB-130, lưu lượng 8,4–16,6 L/s, áp suất 5–10 MPa. Máy khoan khí nén như WRT1200 khuyến nghị áp suất khí 1,65–8 MPa, lưu lượng khí 16–120 m³/min; WRT1000 là 1,65–8 MPa, 16–96 m³/min; WR600RC là 1,6–6 MPa, 16–75 m³/min. Hợp đồng cần làm rõ máy nén khí có nằm trong phạm vi giao hàng hay không.

2. Các thành phần dễ bị bỏ sót

• Hệ thống tời: máy hai tời cần ghi rõ lực kéo của tời chính và tời phụ. WRTR1000 tời chính 90 kN, tời phụ 50 kN; WRTR600 tời chính 40 kN, tời phụ 30 kN; WRT600 có hai tời phụ 3 T và 1,5 T; WR500RCE tời phụ 20 kN; WR600RC tời 2,5 T.
• Đầu quay nước, móc di động và cần vuông: WRTR1000 móc di động và đầu quay nước đều có tải trọng định mức 60 T, cần vuông 108 × 108 × 12192 mm; WRTR600 đầu quay nước tải trọng tối đa 30 T, đường kính trong 63,5 mm, cần vuông có hai loại 7500 mm và 10500 mm. Những thứ này thuộc thành phần máy hoàn chỉnh hay cung cấp riêng cần được ghi rõ trong hợp đồng.
• Máy phát điện và hệ thống điện: WRTR1000 đi kèm máy phát phụ 50 kW; WRTR600 tích hợp tổ máy phát diesel 200 kW, điện áp định mức 380 V, dòng điện định mức 360 A, tần số 50 Hz. Công suất máy phát, chế độ điện áp có phù hợp với điều kiện điện tại công trường hay không cần bên mua xác nhận.
• Khung gầm và cơ cấu di chuyển: thương hiệu khung gầm, hình thức dẫn động của máy gắn xe; tốc độ di chuyển và khả năng leo dốc của máy bánh xích, như WR400RC và WR500RC-CS3 khoảng 2,5 km/h, góc leo dốc tham khảo 21°, WR600RC khoảng 3,5 km/h, góc leo dốc tham khảo 21°, WR500RCE khả năng leo dốc tham khảo 30°. Những thông số này ảnh hưởng đến vận chuyển và điều kiện vào công trường.
• Chân chống thủy lực: WR400RC, WR500RC-CS3 hành trình chân chống 1,6 m, WR600RC hành trình chân chống 1,7 m. Số lượng chân chống, hành trình và có bao gồm tấm đệm hay không cần được liệt kê trong hợp đồng.

3. Cấu hình tùy chọn phải được liệt kê riêng

Cấu hình tùy chọn là phần dễ phát sinh bất đồng nhất trong hợp đồng. Cùng một model có thể được cấu hình các mô-đun công nghệ khác nhau theo dự án, hợp đồng cần ghi rõ từng mục có bao gồm hay không.

Các mục tùy chọn không xuất hiện trong bảng nên lấy tài liệu xác nhận kỹ thuật của nhà cung cấp làm chuẩn, không nên suy đoán dựa trên tên model.

4. Các mục bên mua tự chuẩn bị cần được ghi rõ trong hợp đồng

Xe kéo, xe vận chuyển, thiết bị cẩu lắp, nhiên liệu, vật liệu bùn, điện nước tại công trường, tấm đệm nền móng, v.v. thường do bên mua tự chuẩn bị. Khi vận chuyển WRTR1000 cần xác minh chiều rộng đường, tải trọng cầu, bán kính quay đầu và giới hạn chiều cao vận chuyển; WRT1200 máy hoàn chỉnh khoảng 32 T, kích thước vận chuyển khoảng 11,5 × 2,25 × 3,2 m; WRT1000 máy hoàn chỉnh khoảng 26 T, chiều cao vận chuyển 4,23 m. Những điều kiện này quyết định trực tiếp phương thức vận chuyển, hợp đồng cần làm rõ bên nào chịu trách nhiệm vận chuyển và dỡ hàng.

II. Phụ tùng kèm theo: Phân biệt dụng cụ kèm theo, phụ tùng dễ hỏng và tài liệu kỹ thuật

Ba nội dung của phụ tùng kèm theo nên được viết riêng: dụng cụ kèm theo, phụ tùng dễ hỏng kèm theo, tài liệu kỹ thuật kèm theo. Nhiều hợp đồng chỉ ghi chung chung "một bộ dụng cụ kèm theo", khi thực hiện không thể đối chiếu.

1. Dụng cụ kèm theo

• Cờ lê chuyên dụng, dụng cụ tháo lắp, dụng cụ tra dầu, v.v., cần ghi rõ tên, quy cách và số lượng.
• Dụng cụ bảo dưỡng hệ thống thủy lực, như cổng kiểm tra áp suất và dụng cụ tương ứng.
• Dụng cụ và đồng hồ kiểm tra sửa chữa hệ thống điện.
• Dụng cụ bảo dưỡng cơ cấu di chuyển và căng xích mà máy bánh xích có thể cần.

2. Phụ tùng dễ hỏng và phụ tùng dự phòng kèm theo

Danh mục phụ tùng dễ hỏng cần được xác định kết hợp với công nghệ của model. Máy tuần hoàn bùn chú trọng phụ tùng dễ hỏng của bơm bùn, gioăng phớt, đường ống cao áp; máy khoan khí nén chú trọng bôi trơn búa DTH, mũi khoan, đầu nối ống gió cao áp và gioăng phớt; máy RC như WR500RC-CS3, WR600RC-CS3 còn cần chú trọng đầu nối cần khoan hai thành, gioăng phớt, ống mềm lấy mẫu, xyclon và các bộ phận bên trong thiết bị chia mẫu. Hợp đồng cần ghi rõ tên phụ tùng, quy cách, số lượng và có gửi kèm hay không, không thể chỉ ghi "một số phụ tùng thường dùng".

3. Tài liệu kỹ thuật kèm theo

• Giấy chứng nhận hợp quy sản phẩm, phiếu đóng gói và danh sách kèm theo, phiếu đóng gói cần được đối chiếu từng mục với hàng thực tế khi đến.
• Sách hướng dẫn sử dụng máy hoàn chỉnh, sách hướng dẫn động cơ và máy phát điện, sách hướng dẫn bơm bùn.
• Sơ đồ nguyên lý điện, sơ đồ nguyên lý thủy lực, thuận tiện cho việc kiểm tra tại hiện trường.
• Bảng chu kỳ bảo dưỡng các bộ phận chính.
• Nếu cần xuất khẩu, còn cần làm rõ chứng từ xuất khẩu kèm theo và phiên bản ngôn ngữ.

Nếu danh sách kèm theo không thống nhất về ngôn ngữ hoặc không khớp với thực tế, khi nghiệm thu sẽ xảy ra tình trạng không thể đối chiếu, do đó ngôn ngữ chứng từ và cách đánh số cần được thỏa thuận trong hợp đồng.

III. Dịch vụ đào tạo: Ghi rõ nội dung, địa điểm, thời lượng và cách xác nhận

Nếu đào tạo máy khoan giếng nước chỉ ghi "cung cấp đào tạo", thường không thể triển khai. Các nội dung sau đây nên được ghi từng điều vào hợp đồng.

1. Nội dung đào tạo

• Kết cấu và nguyên lý máy hoàn chỉnh: tương ứng với model đặt hàng, bao gồm kết cấu và chức năng của tháp, bàn xoay hoặc đầu động lực, tời, bơm bùn, tổ máy phát điện và hệ thống thủy lực.
• Quy trình vận hành: kiểm tra khởi động, điều chỉnh thông số khoan, chuyển số, vận hành tuần hoàn bùn hoặc khí nén. Đào tạo nên tập trung vào cấu hình cụ thể của model đã mua, không thể giảng chung với các model khác.
• Kiểm tra và bảo dưỡng hàng ngày: cáp tời, hệ thống phanh, xếp cáp tang tời, dầu thủy lực, làm mát động cơ và lọc gió, bôi trơn búa DTH và kiểm tra ống gió cao áp. Đây là những điểm bảo dưỡng được nhắc đi nhắc lại trong tài liệu.
• Phán đoán các bất thường thường gặp: cách phán đoán các hiện tượng như hồi bùn không thông, mảnh vụn trả về giảm, áp suất gió dao động, mô-men xoắn bất thường, lực cản nâng cần tăng. Hợp đồng có thể quy định đào tạo bao gồm nhận biết bất thường, nhưng không nên ghi các bước vận hành chưa được xác nhận.
• Lưu ý an toàn: khi dựng tháp cần xác nhận không có đường dây trên cao và chướng ngại vật, nhân viên không được đứng dưới thiết bị khoan treo hoặc gần thiết bị khoan đang quay, kiểm tra đường ống cao áp và ống gió cao áp, v.v.

2. Địa điểm và phương thức đào tạo

• Đào tạo tại nhà máy bên bán hay tại công trường của bên mua; chi phí đi lại, ăn ở cho đào tạo tại hiện trường do bên nào chịu.
• Là đào tạo lý thuyết, đào tạo thực hành hay kết hợp cả hai; đào tạo thực hành có model tương ứng để vận hành hay không.
• Ngôn ngữ đào tạo và có cần phiên dịch hay không, dự án xuyên biên giới cần thỏa thuận đặc biệt.
• Địa điểm đào tạo có đủ điều kiện vận hành của model đã mua hay không.

3. Thời lượng, số người và cách xác nhận đào tạo

• Số ngày đào tạo và số giờ mỗi ngày, tránh chỉ ghi "đào tạo một tuần" mà không ghi lịch trình cụ thể.
• Giới hạn số người được đào tạo, phần vượt quá có thu phí riêng hay không.
• Chứng từ xác nhận sau khi kết thúc đào tạo, như biên bản đào tạo, bảng điểm danh và phiếu xác nhận hoàn thành, có thể làm căn cứ cho nghiệm thu hoặc mốc thanh toán.
• Mối quan hệ thứ tự giữa đào tạo với việc thiết bị đến, lắp đặt và chạy thử.

Tài liệu không đưa ra số ngày và tiêu chuẩn chi phí đào tạo cụ thể cho từng loại model, phần này cần được thương lượng riêng với nhà cung cấp rồi ghi vào hợp đồng.

IV. Danh sách kiểm tra thực dụng trước khi ký kết

• Phạm vi giao hàng có được liệt kê riêng theo máy hoàn chỉnh, phụ kiện kèm theo, cấu hình tùy chọn, phụ tùng đi kèm hay không, thay vì chỉ ghi model.
• Hình thức lắp đặt, hình thức tháp, kích thước vận chuyển và trọng lượng máy hoàn chỉnh đã được ghi vào và đối chiếu với điều kiện đường, công trường của dự án hay chưa.
• Cấu hình động lực là một lựa chọn hay nhiều lựa chọn, công suất và model cuối cùng đã được xác định rõ hay chưa.
• Máy nén khí, bơm bùn, máy phát điện, bơm bọt, v.v. có nằm trong phạm vi cung cấp hay không, thông số có phù hợp với model đã mua hay không.
• Quy cách và số lượng cần khoan, dụng cụ ống chống, búa RC hoặc búa DTH đã được ghi rõ hay chưa.
• Dụng cụ kèm theo, phụ tùng dễ hỏng và phụ tùng dự phòng có danh sách hay không, danh sách có được đánh số và khớp với phiếu đóng gói hay không.
• Ngôn ngữ và số bản của tài liệu kỹ thuật có đáp ứng sử dụng tại hiện trường hay không.
• Nội dung, địa điểm, thời lượng, số người và cách xác nhận đào tạo có được ghi từng điều hay không.
• Phân chia trách nhiệm vận chuyển, dỡ hàng, hướng dẫn lắp đặt và chạy thử có rõ ràng hay không.
• Tiêu chuẩn nghiệm thu và căn cứ nghiệm thu có tương ứng với danh sách bàn giao hay không.

Những vấn đề cần xác nhận

Tài liệu sản phẩm của website này chủ yếu mô tả kết cấu, thông số và phạm vi ứng dụng của máy hoàn chỉnh, không đề cập đến danh sách giao hàng, chi tiết phụ tùng kèm theo và điều khoản dịch vụ đào tạo của hợp đồng cụ thể. Các mục liệt kê trong bài viết này thuộc nội dung thường cần thỏa thuận trong hợp đồng, không cấu thành cam kết về cấu hình kèm theo thực tế của bất kỳ model nào. Đối với một model, một đơn hàng cụ thể, phụ kiện kèm theo, mục tùy chọn, phụ tùng dự phòng và sắp xếp đào tạo nên lấy tài liệu xác nhận kỹ thuật bằng văn bản của nhà cung cấp và hợp đồng chính thức làm chuẩn; các vấn đề tài liệu chưa đề cập cần yêu cầu nhà cung cấp trả lời bằng văn bản trước khi ký kết.
